IPMI監視
IPMI監視は、IPMI（Intelligent Platform Management
Interface）で装置を監視しているサーバーのセンサー情報・パフォーマンス情報を監視する機能です。
詳細はこちらをご参照ください。
目次
サポート対象機器
サポート対象機器と使用できるプロトコルは以下の通りです。
| サポート対象機器 | 対応するプロトコル |
|---|---|
| Dell iDrac | SNMP（IDRAC-MIB-SMIv2.mib）またはAPI（バージョン8以降） |
| HP iLO | API |
| IBM IMM | SNMP（IMM.mib） |
| Supermicro | API |
上記の対応プロトコルに合わせて、ディスカバリー時にSNMPまたはIPMI（API）の認証情報を作成します。
ディスカバリー方法
ディスカバリー手順は以下の通りです。
- サポート対象のプロトコルを確認し、使用するSNMPまたはIPMI（API）の認証情報を作成

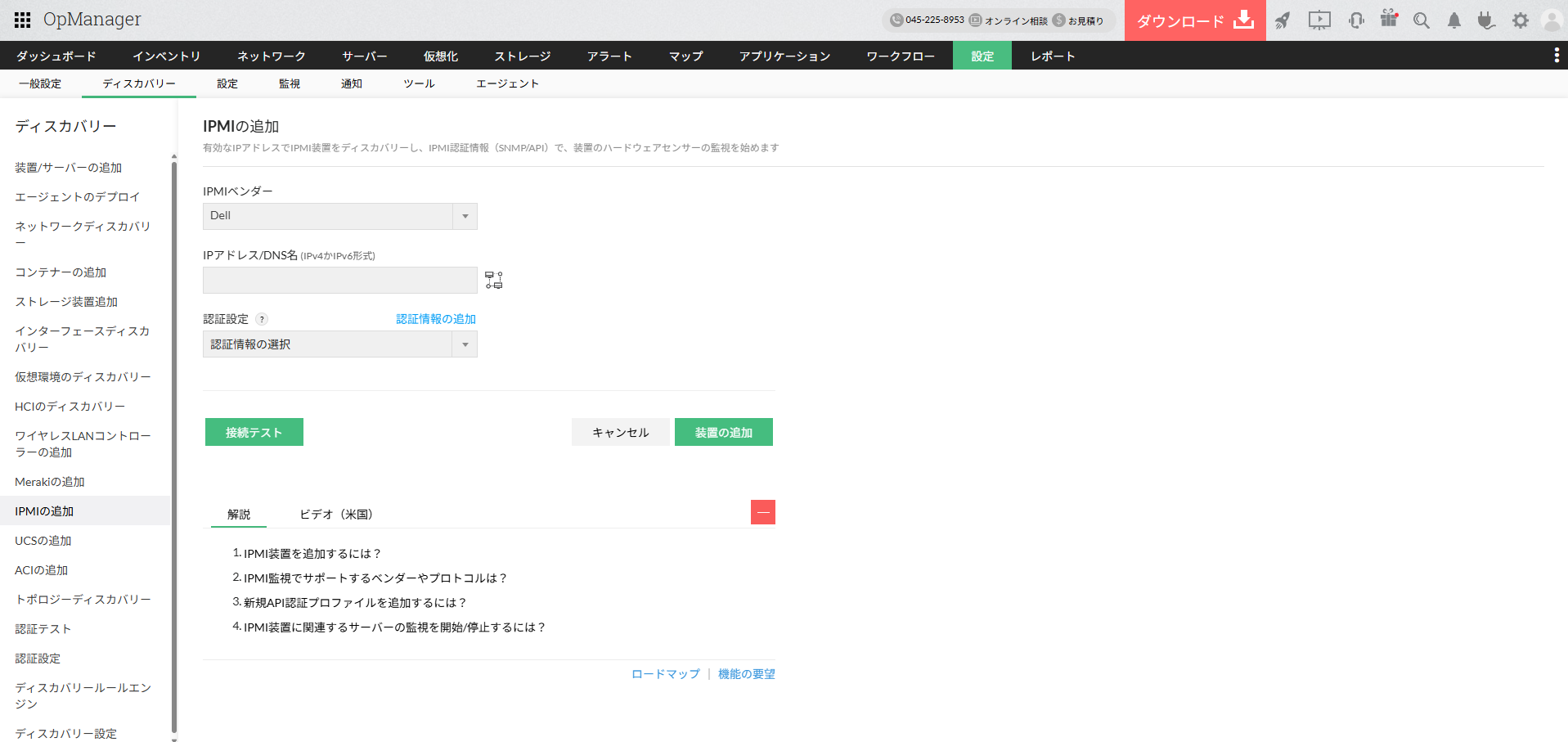

- ［設定］→［ディスカバリー］→［IPMIの追加］へ移動します。
- ベンダーを選択します。
- IPアドレスまたはDNS名を入力します。
- 項番1で作成した認証情報を選択します。
- ［装置の追加］をクリックします。
［IPMIの追加］でディスカバリーした装置では、ハードウェア監視がデフォルトで有効になっています。
ハードウェア監視機能を使用しIPMI監視に関するデータの一部を収集しているため、無効化はお控えください。
ハードウェア監視機能を使用しIPMI監視に関するデータの一部を収集しているため、無効化はお控えください。
使用するOID/API
各機器で使用するOID/APIは以下の通りです。
Dell iDrac（SNMP）
- メーカー：.1.3.6.1.4.1.674.10892.5.1.1.4
- モデル：.1.3.6.1.4.1.674.10892.5.1.3.12
- サービスタグ：.1.3.6.1.4.1.674.10892.5.1.3.2
- OS：.1.3.6.1.4.1.674.10892.5.1.3.6
- OSバージョン：.1.3.6.1.4.1.674.10892.5.1.3.14
| カテゴリー | 単位 | センサー名 | センサーステータス | センサー値 |
|---|---|---|---|---|
| ファン | RPM | .1.3.6.1.4.1.674.10892.5.4.700.12.1.8 | .1.3.6.1.4.1.674.10892.5.4.700.12.1.5 | .1.3.6.1.4.1.674.10892.5.4.700.12.1.6 |
| 温度 | degree C | .1.3.6.1.4.1.674.10892.5.4.700.20.1.8 | .1.3.6.1.4.1.674.10892.5.4.700.20.1.5 | .1.3.6.1.4.1.674.10892.5.4.700.20.1.6 |
| 電源 | Watts | .1.3.6.1.4.1.674.10892.5.4.600.12.1.8 | .1.3.6.1.4.1.674.10892.5.4.600.12.1.5 | .1.3.6.1.4.1.674.10892.5.4.600.12.1.6 |
| 電圧 | Volts | .1.3.6.1.4.1.674.10892.5.4.600.20.1.8 | .1.3.6.1.4.1.674.10892.5.4.600.20.1.5 | - |
| プロセッサー | MHz | .1.3.6.1.4.1.674.10892.5.4.1100.30.1.8 | .1.3.6.1.4.1.674.10892.5.4.1100.30.1.5 | .1.3.6.1.4.1.674.10892.5.4.1100.30.1.12 |
| メモリー | MB | .1.3.6.1.4.1.674.10892.5.4.1100.50.1.8 | .1.3.6.1.4.1.674.10892.5.4.1100.50.1.5 | .1.3.6.1.4.1.674.10892.5.4.1100.50.1.14 |
| バッテリー | -NA- | .1.3.6.1.4.1.674.10892.5.4.600.50.1.7 | .1.3.6.1.4.1.674.10892.5.4.600.50.1.5 | .1.3.6.1.4.1.674.10892.5.4.600.50.1.6 |
| ディスクアレイデータ | MB | .1.3.6.1.4.1.674.10892.5.5.1.20.130.4.1.55 | .1.3.6.1.4.1.674.10892.5.5.1.20.130.4.1.4 | .1.3.6.1.4.1.674.10892.5.5.1.20.130.4.1.17 |
Dell iDrac（API）
使用するAPIは以下の通りです。
| カテゴリー | 単位 | APIの詳細 |
|---|---|---|
| ファン・温度 | RPM (ファン)、degree C (温度) | /redfish/v1/Chassis/System.Embedded.1/Thermal/ |
| 電源・電圧 | Watts (電源)、Volts (電圧) | /redfish/v1/Chassis/System.Embedded.1/POWER/ |
| プロセッサー | MHz | /redfish/v1/Systems/System.Embedded.1/PROCESSORS/ |
| メモリー | MB | /redfish/v1/Systems/System.Embedded.1/MEMORY/ |
| ディスクアレイデータ | MB | /redfish/v1/Systems/System.Embedded.1/Storage/ |
HP iLO (API)
使用するAPIは以下の通りです。
| カテゴリー | 単位 | APIの詳細 |
|---|---|---|
| ファン・温度 | Percentage (ファン)、degree C (温度) | /redfish/v1/Chassis/1/Thermal/ |
| 電源 | Watts | /redfish/v1/Chassis/1/POWER/ |
| プロセッサー | MHz | /redfish/v1/Systems/1/PROCESSORS/ |
| メモリー | MB | /redfish/v1/Systems/1/MEMORY/ |
| ディスクアレイデータ | MB | /redfish/v1/Systems/1/Storage/（SSDの詳細） /redfish/v1/Systems/1/SmartStorage/ArrayControllers/（HHDの詳細） |
IBM IMM (SNMP)
使用するOIDは以下の通りです。
- モデル：.1.3.6.1.4.1.2.3.51.3.1.5.2.1.2
- シリアル番号：.1.3.6.1.4.1.2.3.51.3.1.5.2.1.3
- UUID：.1.3.6.1.4.1.2.3.51.3.1.5.2.1.4
| カテゴリー | 単位 | センサー名 | センサーステータス | センサー値 |
|---|---|---|---|---|
| ファン | Percentage | .1.3.6.1.4.1.2.3.51.3.1.3.2.1.2 | .1.3.6.1.4.1.2.3.51.3.1.3.2.1.10 | .1.3.6.1.4.1.2.3.51.3.1.3.2.1.3 |
| 温度 | degree C | .1.3.6.1.4.1.2.3.51.3.1.1.2.1.2 | .1.3.6.1.4.1.2.3.51.3.1.1.2.1.11 | .1.3.6.1.4.1.2.3.51.3.1.1.2.1.3 |
| 電源 | Watts | .1.3.6.1.4.1.2.3.51.3.1.11.2.1.2 | .1.3.6.1.4.1.2.3.51.3.1.11.2.1.6 | - |
| 電圧 | Volts | .1.3.6.1.4.1.2.3.51.3.1.2.2.1.2 | .1.3.6.1.4.1.2.3.51.3.1.2.2.1.11 | .1.3.6.1.4.1.2.3.51.3.1.2.2.1.3 |
| プロセッサー | Mhz | .1.3.6.1.4.1.2.3.51.3.1.5.20.1.2 | .1.3.6.1.4.1.2.3.51.3.1.5.20.1.11 | .1.3.6.1.4.1.2.3.51.3.1.5.20.1.3 |
| メモリー | MB | .1.3.6.1.4.1.2.3.51.3.1.5.21.1.2 | .1.3.6.1.4.1.2.3.51.3.1.5.21.1.8 | .1.3.6.1.4.1.2.3.51.3.1.5.21.1.7 |
| ディスクアレイデータ | MB | .1.3.6.1.4.1.2.3.51.3.1.12.2.1.2 | .1.3.6.1.4.1.2.3.51.3.1.12.2.1.3 | - |
SuperMicro (API)
使用するAPIは以下の通りです。
| カテゴリー | 単位 | APIの詳細 |
|---|---|---|
| ファン・温度 | rpm(ファン)、degree C(温度) | /redfish/v1/Chassis/1/Thermal |
| 電源・電圧 | Watts(電源)、Volts(電圧) | /redfish/v1/Chassis/1/POWER |
| プロセッサー | Watts | /redfish/v1/Systems/1/PROCESSORS |
| メモリー | MB | /redfish/v1/Systems/1/MEMORY または /redfish/v1/Systems/1 |
| ディスクアレイデータ | MB | /redfish/v1/Systems/1/SimpleStorage |
センサー情報とステータス
センサー情報の各コードとOpManager上でのステータスの関係は以下の通りです。
Dell iDrac (SNMP)
ディスクアレイデータ
- 不明（Unknown）：1, 4, 8
- クリア：2, 3, 10
- 注意：5, 9
- 警告：6
- 重大：7
その他のセンサー
- 不明（Unknown）：1, 2
- クリア：3, 4
- 重大：5
- 警告：6
Dell iDrac (API)
- 不明（Unknown）：ステータスの文字列に”null”が含まれている場合
- クリア：ステータスの文字列に”OK”が含まれている場合
- 重大：ステータスの文字列に”critical”が含まれている場合
- 注意：ステータスの文字列に”Warning”が含まれている場合
IBM IMM (SNMP)
- 不明（Unknown）：ステータスの文字列に”Unknown”が含まれている場合
- クリア：ステータスの文字列に”Normal”が含まれている場合
- 注意 -ステータスの文字列に”Warning”が含まれている場合
- 重大 -ステータスの文字列に”Error”または”Critical”が含まれている場合
HP iLO (API)
- 不明（Unknown）：ステータスの文字列に”null”が含まれている場合
- クリア：ステータスの文字列に”OK”が含まれている場合
- 重大：ステータスの文字列に”critical”が含まれている場合
- 注意：ステータスの文字列に”Warning”が含まれている場合
HP iLO4 (DIMM)
- 不明（Unknown）：ステータスの文字列に以下のいずれかが含まれている場合
- "Other"
- "NotPresent"
- "NotSupported"
- "DoesNotMatch"
- クリア：ステータスの文字列に以下のいずれかが含まれている場合
- "GoodInUse"
- "AddedButUnused"
- "GoodPartiallyInUse"
- "PresentSpare"
- "PresentUnused"
- "UpgradedButUnused"
- 注意：ステータスの文字列に以下のいずれかが含まれている場合
- "ConfigurationError"
- "Degraded"
- "ExpectedButMissing"
SuperMicro
- 不明（Unknown）：ステータスの文字列に”null”が含まれている場合
- クリア：ステータスの文字列に”OK”が含まれている場合
- 重大：ステータスの文字列に”critical”が含まれている場合
- 注意：ステータスの文字列に”Warning”が含まれている場合
アラートの設定
IPMI監視では、以下2種類のアラートを発報することが可能です。
センサーのステータス異常
センサー情報でステータス異常を示すコードを確認した場合、そのコードに紐づく重要度のアラートを発報します。
センサーのしきい値異常
以下の手順にて各センサーでしきい値設定を行うと、しきい値に基づいてアラートを発報します。
- ［インベントリ］→［装置］より、設定対象のIPMI装置をクリックし装置の概要ページへ移動
- 装置の概要ページ内の［ハードウェア］タブをクリックします。
-

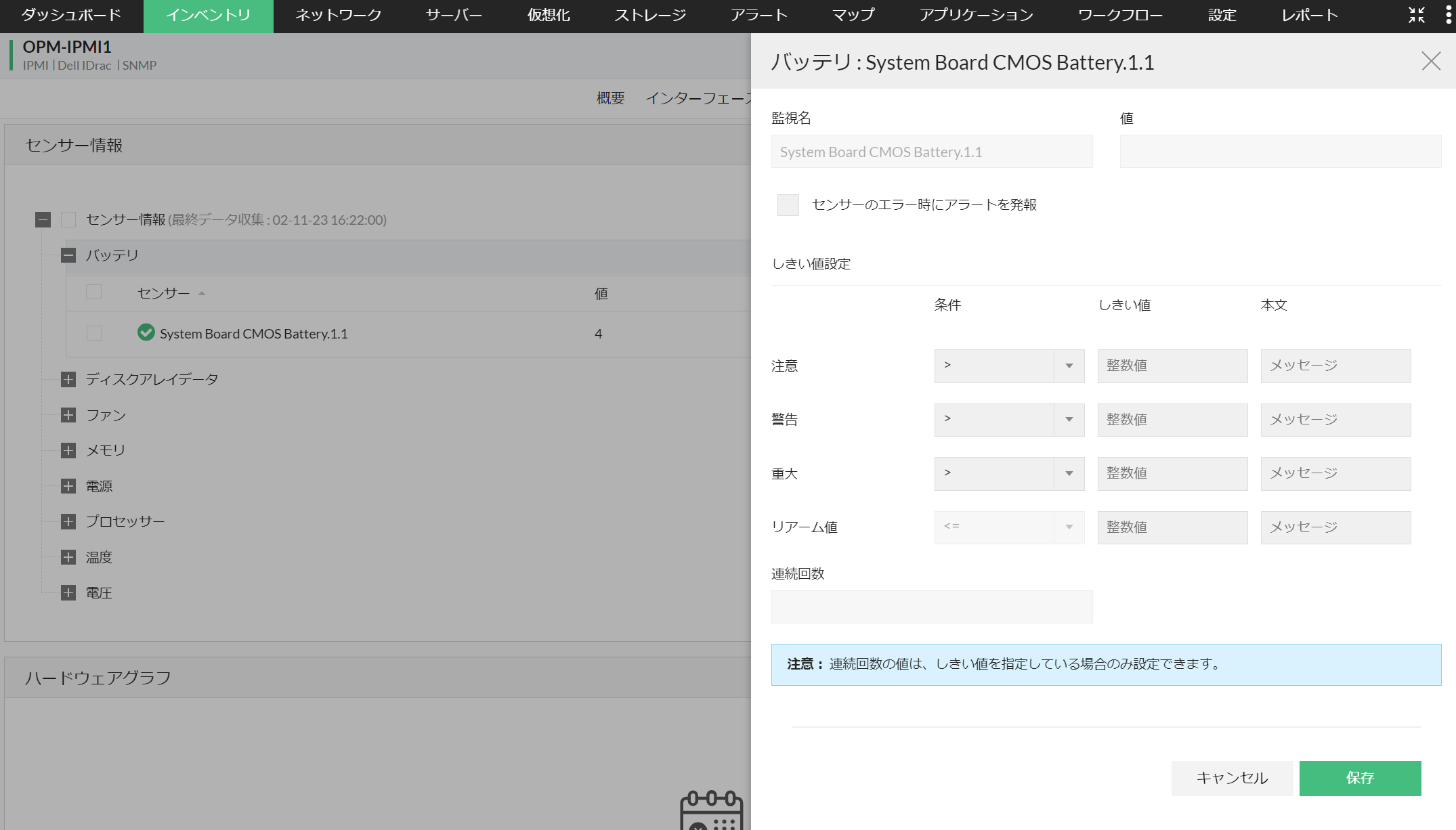

しきい値を設定するセンサーの［アクション］より、設定アイコン
をクリックし編集ウィンドウを展開
- ［センサーのエラー時にアラートを発報］にチェック
- しきい値を設定します。
- ［保存］をクリックします。
アラートの通知方法
IPMI監視でセンサーの異常を検知した場合、アラートが発報されます。

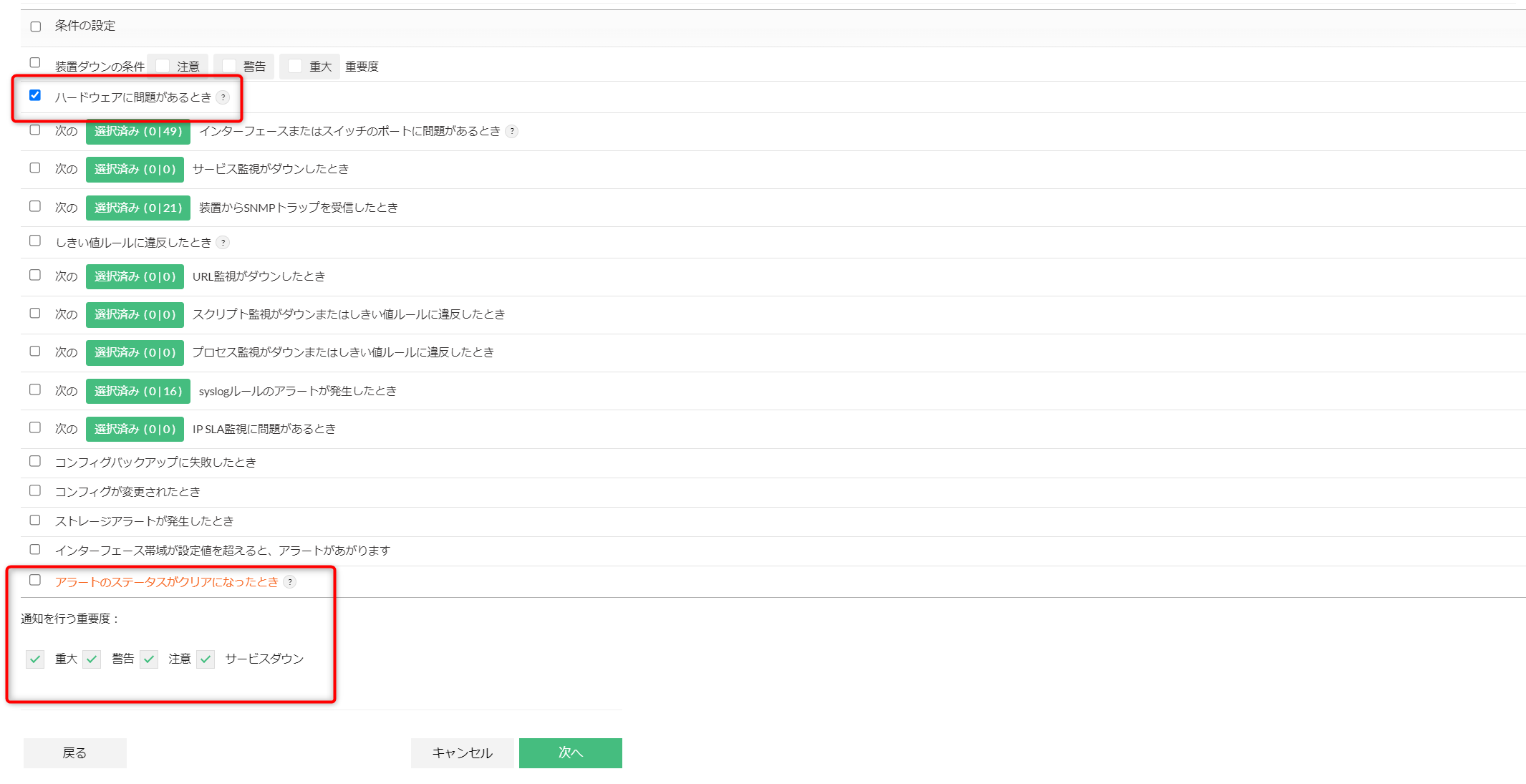

アラートを外部へ通知する場合、通知プロファイル設定の条件指定で［ハードウェアに問題があるとき］と、
通知を行う重要度で［通知対象にする重要度］を選択します。
アラートクリア時にも通知を行う場合、［アラートのステータスがクリアになったとき］を選択します。
通知プロファイル全体の設定方法はこちらをご参照ください。
