Cisco UCS監視の概要

Cisco Unified Computing System(UCS) は、サーバー、ネットワーク、ストレージ アクセス、仮想化を密接に結合したシステムです。
OpManagerは、Cisco UCS XML APIを使用しUCSマネージャと通信を行い、Cisco UCSと構成するコンポーネントを監視します。

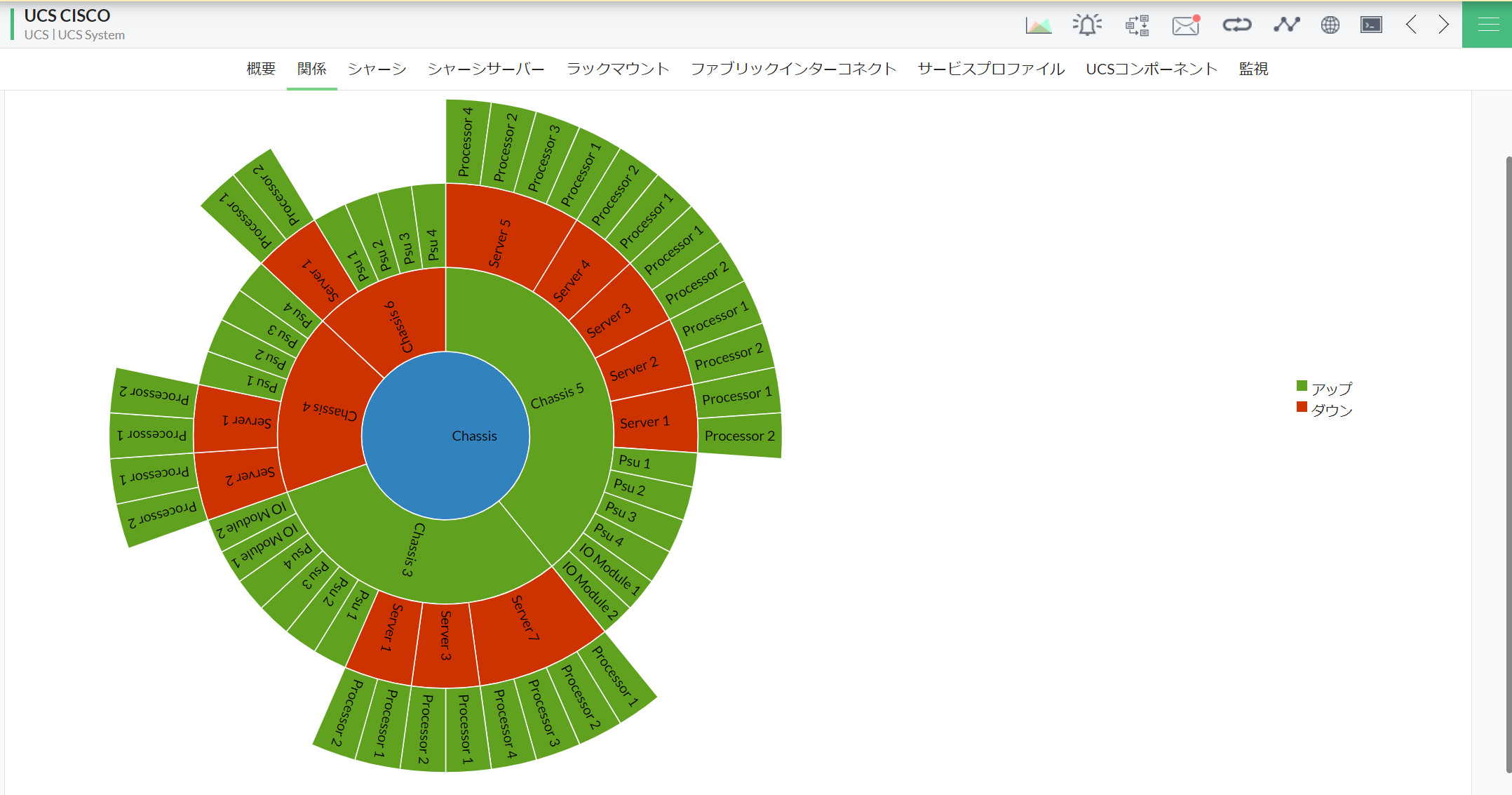

UCS監視の紹介画像1

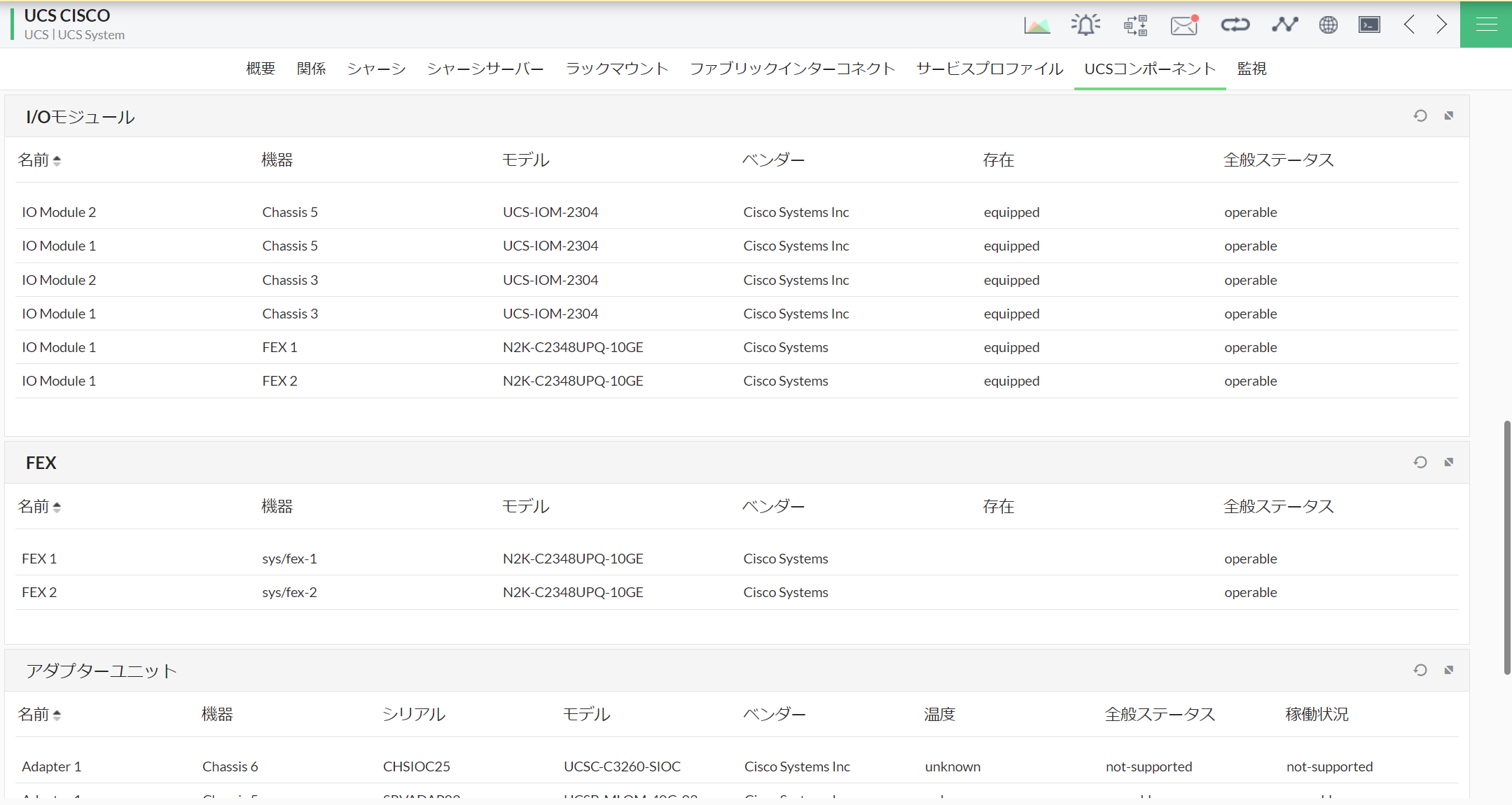

UCS監視の紹介画像2

Cisco UCSのディスカバリー

ディスカバリー手順は以下の通りです。

  1. 認証情報を作成
  2. [設定]→[ディスカバリー]→[UCSの追加]に移動します。
  3. UCSサーバーのホスト名またはIPアドレスを入力します。
  4. サブネットマスクを入力します。
  5. 項番1で作成した認証情報を選択します。
  6. [ディスカバリー]をクリックします。

Cisco UCSの各タブについて

Cisco UCS監視では、装置の概要ページ配下の各タブで以下の監視データを閲覧できます。

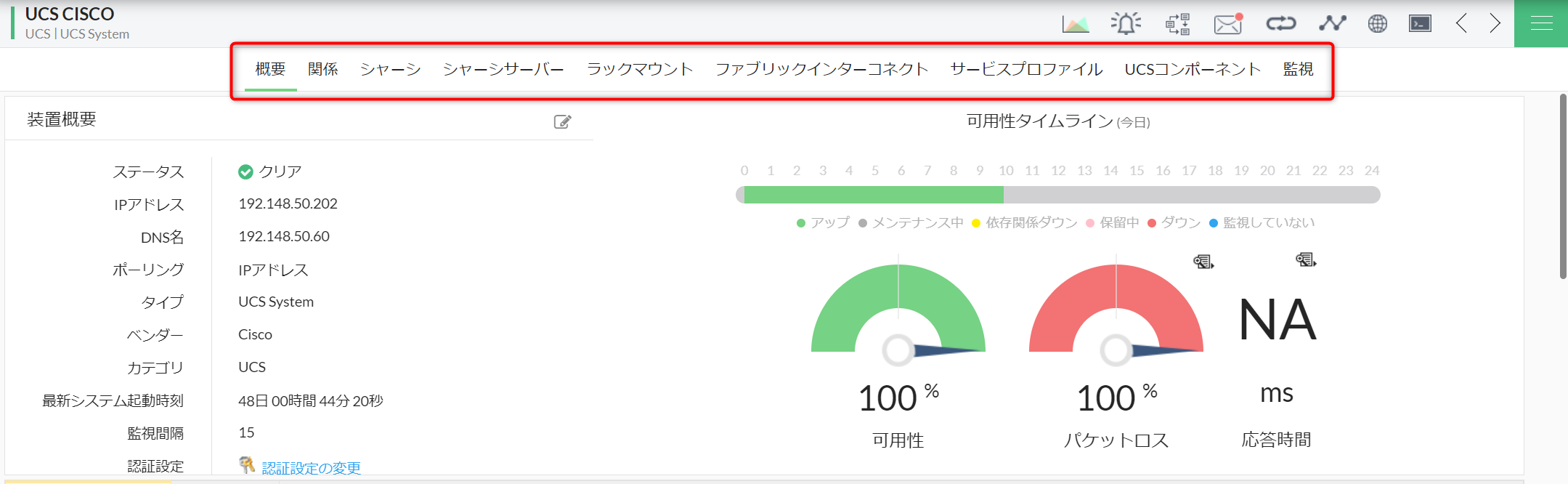

UCS監視の紹介画像3

概要タブ

  • IPアドレスなどの装置情報、可用性、応答時間
  • UCSコンポーネント概要
  • UCSサーバー関連付け有無比率
  • プロセッサーユニット

関係タブ

  • 各コンポーネントの関係図

シャーシタブ

  • シャーシの管理情報一覧

シャーシサーバータブ

  • シャーシサーバーの管理情報一覧

ラックマウントタブ

  • ラックマウントの管理情報一覧

ファブリックインターコネクトタブ

  • ファブリックインターコネクトの管理情報一覧

サービスプロファイルタブ

  • サービスプロファイルの管理情報一覧

UCSコンポーネントタブ

  • ファンモジュールの管理情報一覧
  • イーサネットポートの管理情報一覧
  • I/Oモジュールの管理情報一覧
  • FEXの管理情報一覧
  • アダプターユニットの管理情報一覧

監視タブ

Cisco UCSのパフォーマンス監視

Cisco UCS監視では以下のパフォーマンス監視をサポートしています。追加方法はこちらをご確認ください。

監視名 単位
Chassis Output Power Watts
Chassis Input Power Watts
Fabric Interconnect CPU Utilization %
Fabric Interconnect MainBoardOutlet1 Watts
Fabric Interconnect MainBoardOutlet2 Watts
Fabric Interconnect FanCtrlrInlet1 C
Fabric Interconnect FanCtrlrInlet2 C
Fabric Interconnect FanCtrlrInlet3 C
Fabric Interconnect FanCtrlrInlet4 C
Fabric Interconnect MemAvailable MB
Fabric Interconnect MemCached MB
Fabric Interconnect PsuCtrlrInlet2 Watts
Fabric Interconnect PsuCtrlrInlet1 Watts
FanModule Exhaust Temperature Celsius
Fan Speed RPM
Motherboard Input Current Watts
Motherboard Input Voltage Watts
Motherboard Consumed Power Watts
PSUs Input Voltage Volts
PSUs Internal Temperature Celsius
PSUs Output Current Amps
PSUs Output3v3 Volts
PSUs Output12v Volts
PSUs Output Power Volts
