データセンターの可視化（ラックビューと3Dフロアビュー）

ラックビュー機能と3Dフロアビュー機能は、データセンターの構成の可視化により、効率的な管理を実現します。
データセンター管理については、こちらをご確認ください。

目次

• ラックビュー
• 3Dフロアビュー

ラックビュー

ラックの作成

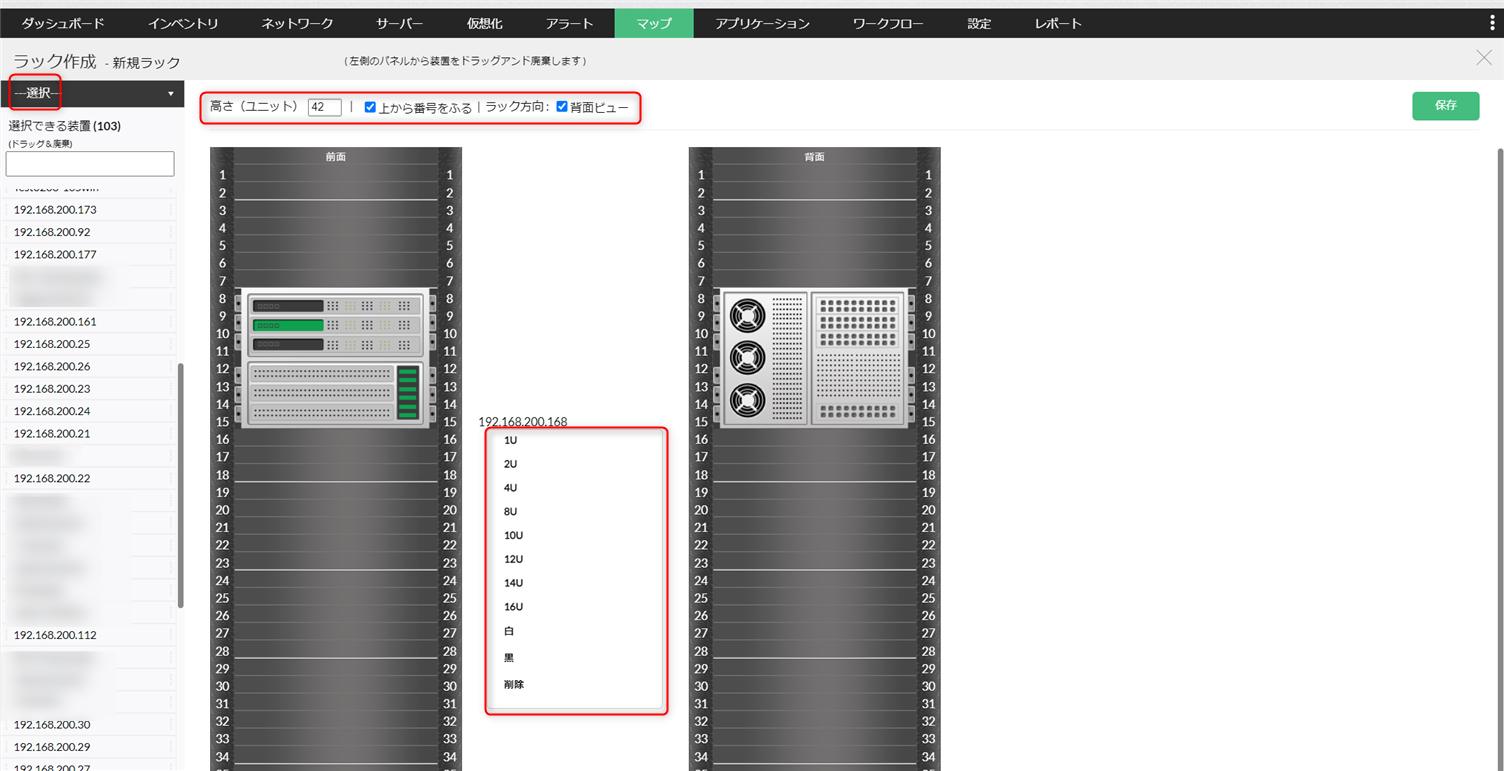

ラックビューの作成方法は以下の通りです。

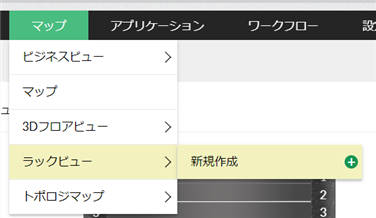

1. ［マップ］→［ラックビュー］より［新規作成］をクリックします。

2. ［新規ラック］をクリックし、ラックビューの名前を入力します。
3. ［高さ(ユニット)］でユニット数を入力します。
4. ラックの最上段から番号をふる場合、［上から番号をふる］にチェックを入れる
   ※チェックを入れない場合、最下段から番号がふられます。
5. ラックの背面を表示する場合、［背面ビュー］にチェックを入れます。
6. 画面左側の装置一覧より、装置をドラッグ&ドロップでラック上に配置
   ［選択］より、選択できる装置のソートが可能です。
7. 配置した装置をクリックし、ユニット数または装置の色を変更
8. ［保存］をクリックします。

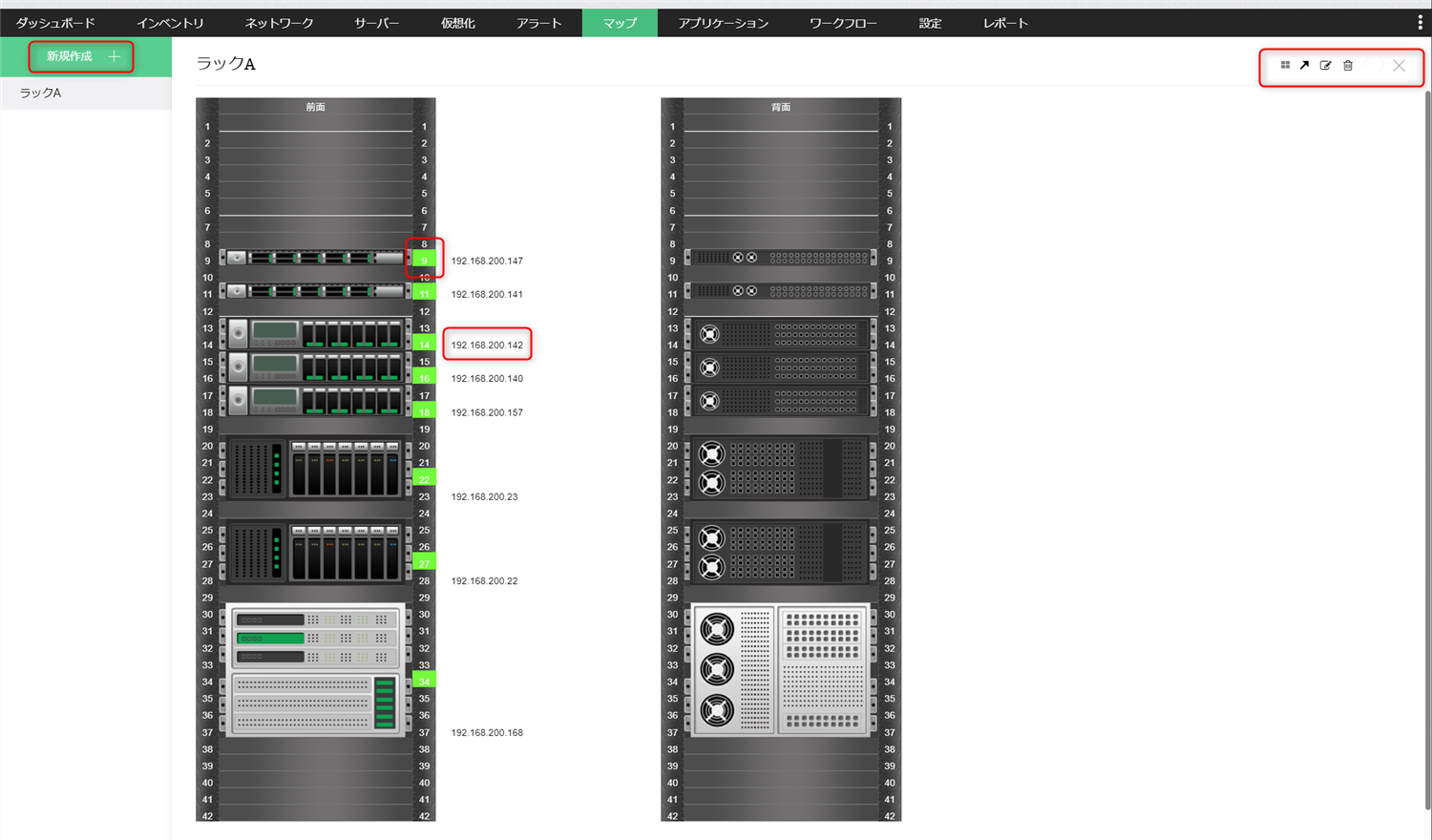

ラックビューの概要ページ

作成したラックビューは、［マップ］→［ラックビュー］より確認可能です。

また、各種アクションの機能は以下の通りです。

項目	説明
新規作成	新規ラックを作成します。
ラック番号上の色	装置の重要度ステータスを確認できます。
装置名	装置名をクリックすることで、対象装置の概要ページに移動します。
QRコード	ラック上装置の概要ページに遷移できるQRコードを作成します。
ビューの拡大	ラックビューを拡大します。
ラックビューの編集	ラックビューを編集します。
ラックビューの削除	ラックビューを削除します。

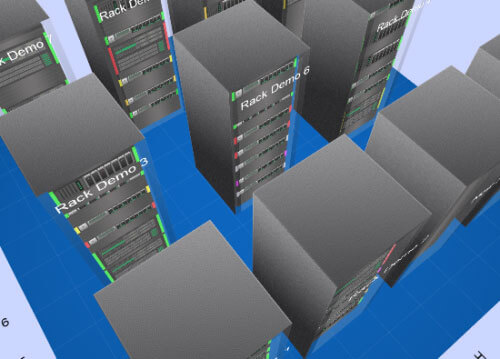

3Dフロアビュー

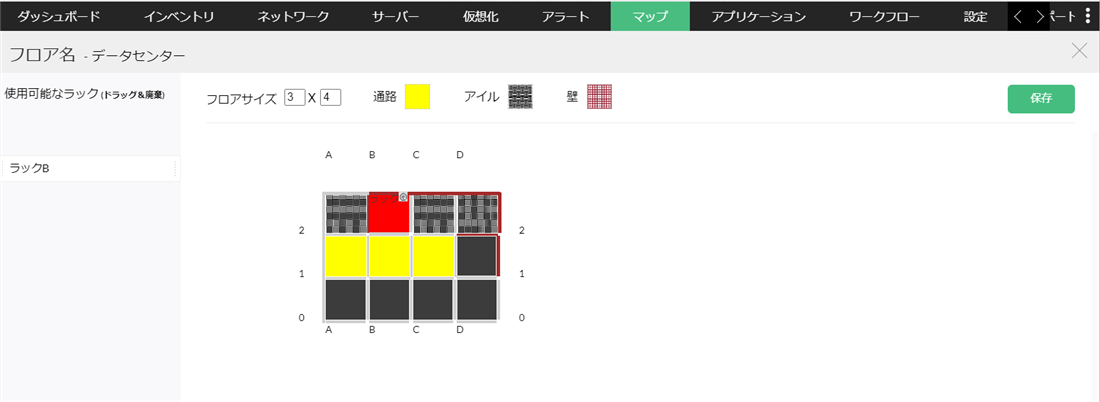

3Dフロアビューの作成方法は以下の通りです。

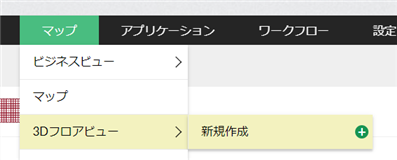

1. ［マップ］→［3Dフロアビュー］より［新規作成］をクリックします。

2. ［新規フロア］をクリックし、3Dフロアビューの名前を入力します。
3. フロアサイズを［横］×［縦］で設定します。
4. 画面左側のラック一覧より、ラックをドラッグ&ドロップでフロア上に配置
5. 必要に応じて、通路、アイル、壁を配置
6. ［保存］をクリックします。
設置したオブジェクトをダブルクリック→［削除］をクリックすることで、対象オブジェクトの削除が可能です。

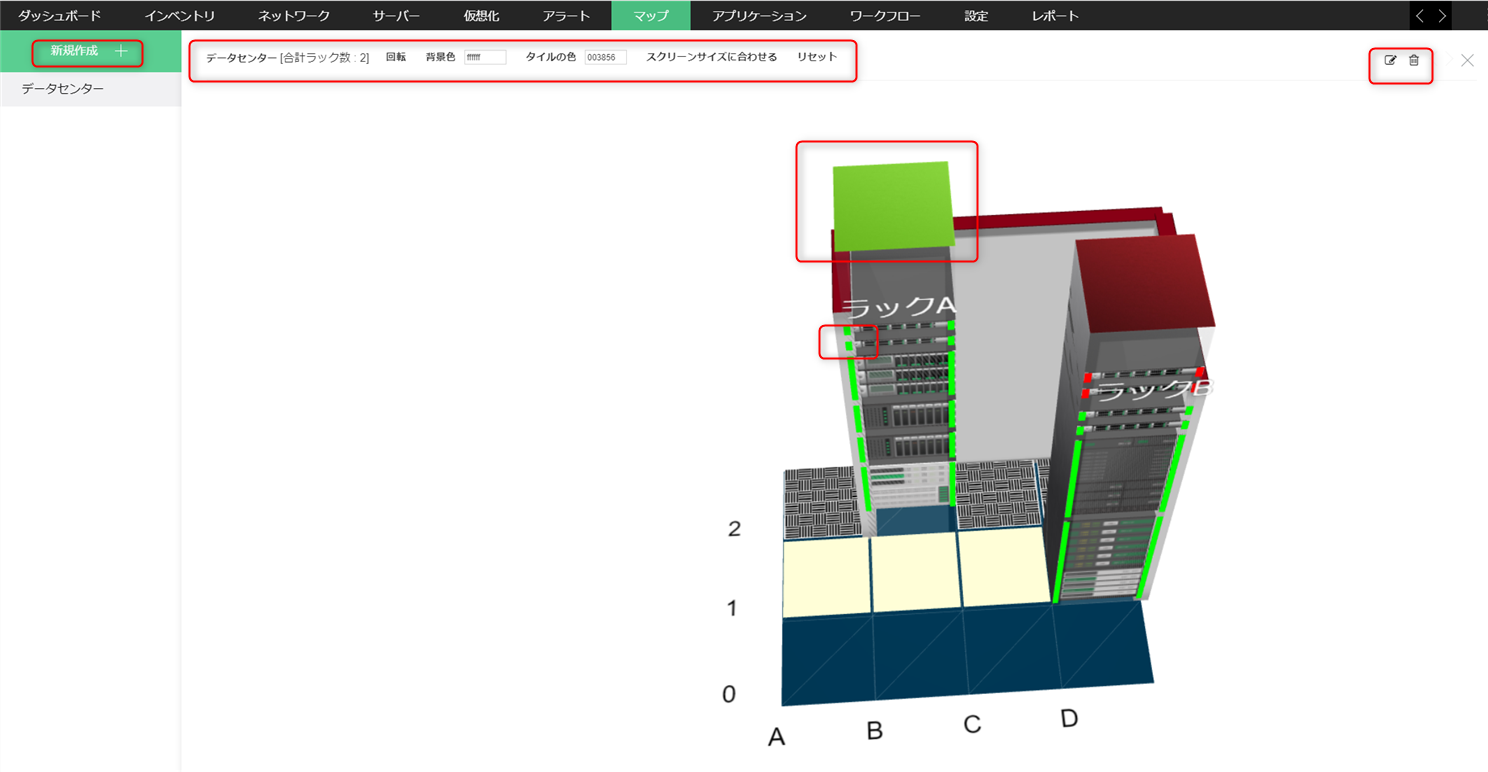

3Dフロアビューの概要ページ

作成したラックビューは、［マップ］→［ラックビュー］より確認可能です。

また、各種アクションの機能は以下の通りです。

項目	説明
新規作成	新規フロアを作成します。
ラック上の色	対象ラックに含まれる装置の重要度ステータスを確認できます。
ラック上の各装置の色	装置の重要度ステータスを確認できます。
回転	3Dフロアビューの回転方法を自動または手動から選択します。
背景色	カラーコードで背景色を指定します。
タイルの色	カラーコードでタイルの色を指定します。
スクリーンサイズに合わせる/ノーマルモード	対象フロアのサイズを変更します。
3Dフロアビューの編集	3Dフロアビューを編集します。
3Dフロアビューの削除	3Dフロアビューを削除します。
