NBAR監視

CiscoのNetwork Based Application Recognition（NBAR）は、動的ポートを使用するさまざまなアプリケーションや既知のポート番号（BitTorrentなど）を使用するアプリケーションを認識する分類エンジンです。ネットワーク管理者がネットワークで実際に何が起こっているかを特定し、帯域がビジネスアプリケーションで使用されるようにQoSポリシーを定義するのに役立ちます。レイヤー4～7のアプリケーショントラフィックを分類することで、トラフィックをより正確に測定できます。

NBARの利点

詳細なトラフィック分類によりトラフィックの可視化を高めます。
ディープパケットインスペクションにより動的ポートを使用して悪意のあるトラフィックを特定します。
QoSとポリシングの向上のためにAVCで使用されます。
CBQoSポリシーを適用する高い帯域消費を特定します。

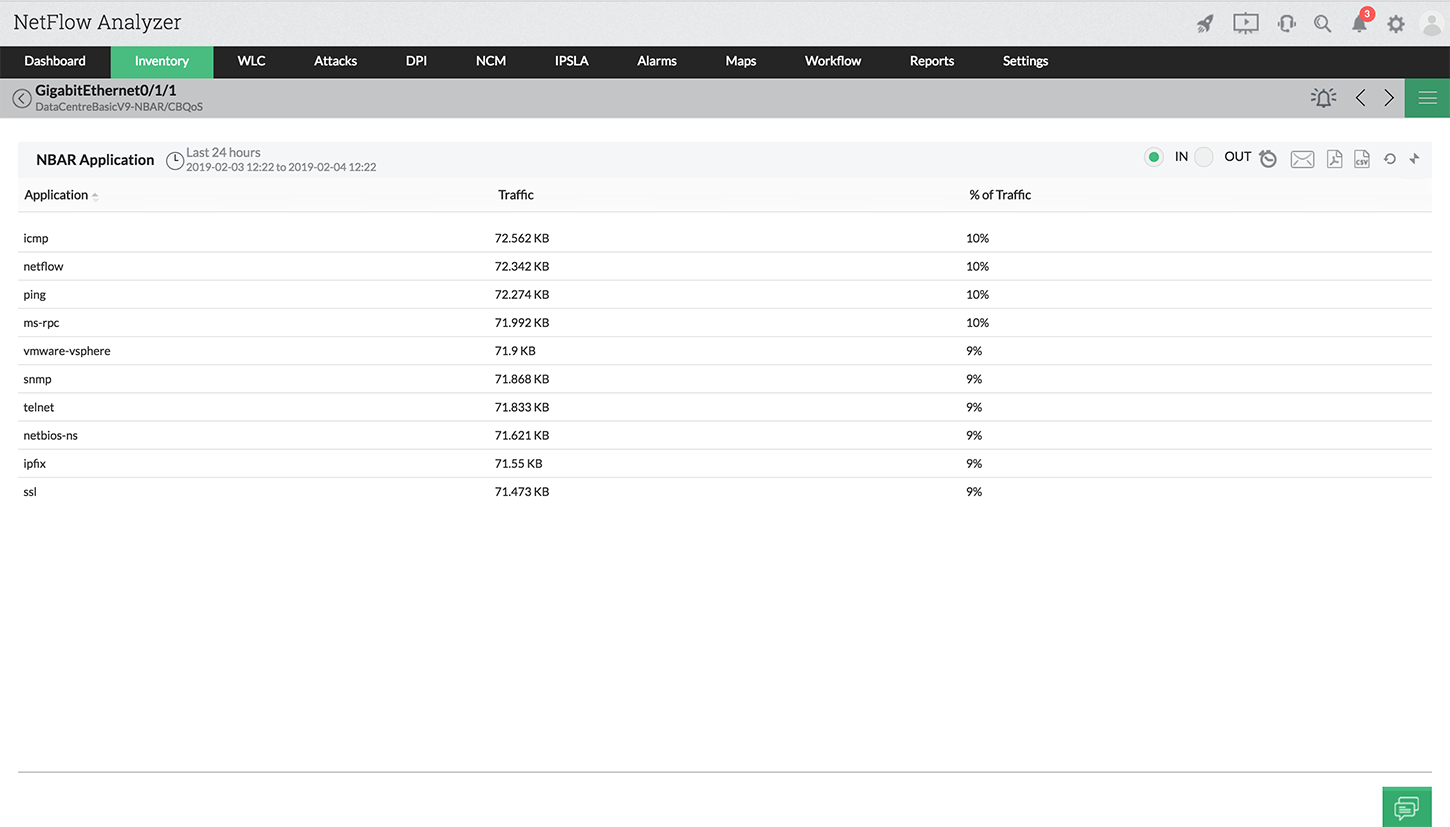

NBARトラフィックレポート

特定のスイッチ/ルーター用の NBARは SNMPで使用可能です。NBARレポートはさまざまなアプリケーションのトラフィックと、総トラフィック中の割合の詳細を表示するリストを含みます。これらのレポートを生成できる期間は、15分から過去90日間までさまざまです。期間をカスタマイズするオプションもあります。このレポートを使用して帯域を消費しているアプリケーションを特定し、そのトラフィックの優先度を下げます。

Cisco装置でNBARを設定する

NBARトラフィックを分析するには、NBAR装置のポーリングを有効にする必要があります。

以下のリンクを参照して、NetFlow AnalyzerでNBARを有効にしてください。
how-to-enable-polling-for-nbar.html

デフォルトでは、NBARのポーリング間隔とタイムアウト間隔は5分と10秒です。サンプリングレートを手動で設定することもできます。「設定」からCBQoSとNBARのデータ保持期間を変更できます。

NBARがサポートされるプラットフォームは、Cisco 800（12.3T）、1700、2600、2800、3600、3700、3800、7100（12.0（5）XE2）、7100uBR、7200（12.0（5）XE2）、7200 uBR、7300、7500（VIP）、Catalyst 6500（FlexWANカードの有無にかかわらず）です。

CBQoS監視

CBQoS（サービスのクラスベースクオリティ）は、IOS 12.4（4）T以降に搭載された、Ciscoの機能です。適用されたQoSポリシーに関する情報を提供することで、業務上重要なアプリケーションがネットワークで最優先されるようにします。CBQoS監視は、リンクに適用されたポリシーと、さまざまなクラスの監視トラフィックのパターンを視覚化します。

CBQoSの利点

クラスベースのQoSポリシーの有効性を検証します。
CBQoS統計を利用して、現在のポリシーの変更を実装します。
QoSポリシーのパフォーマンスを測定して、帯域の輻輳をトラブルシュートします。
ポリシーを適用した後、廃棄されたトラフィックを確認します。

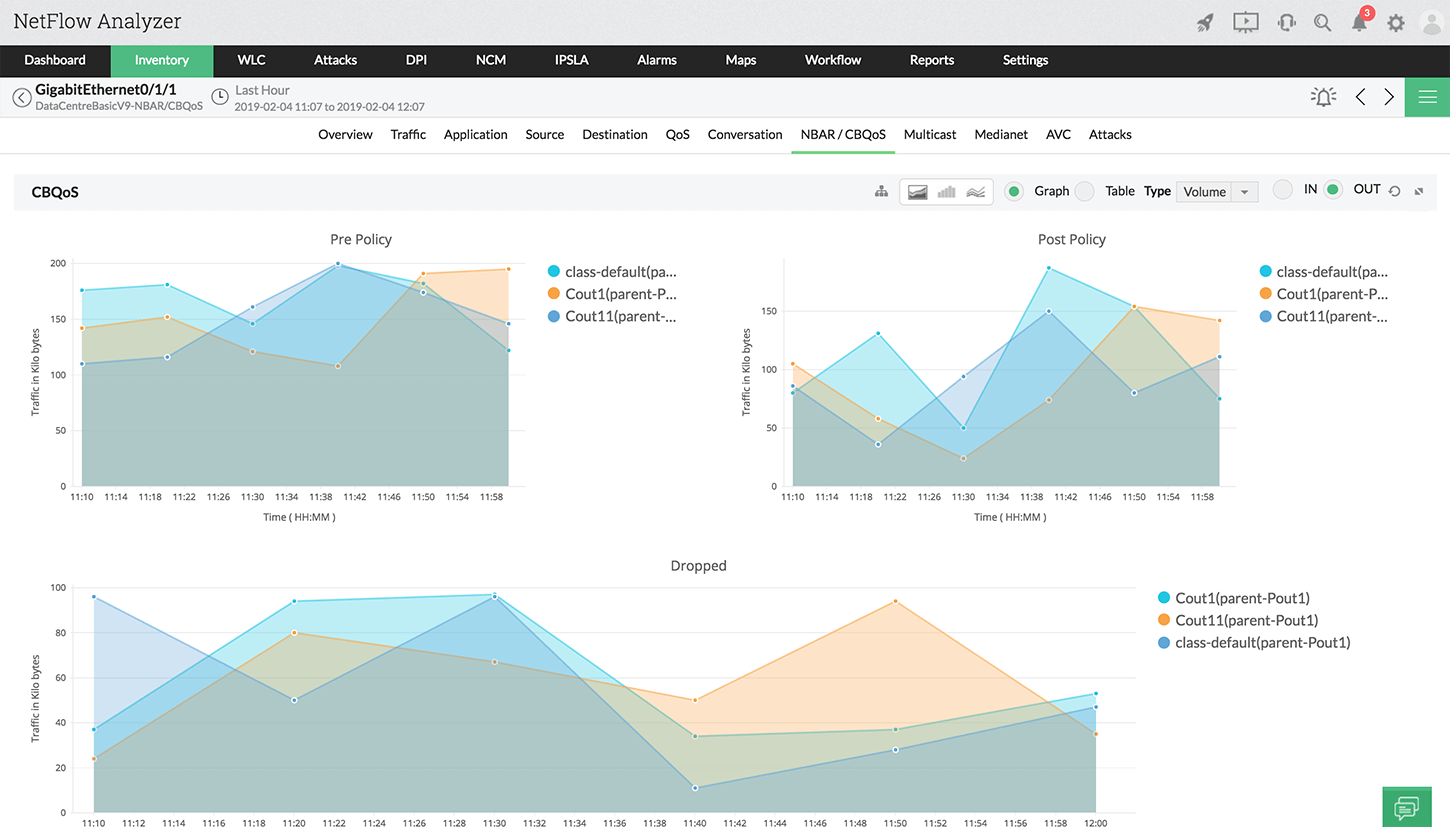

CBQoSレポート

Cisco CBQoSレポートには、ポリシング前、ポリシング後、廃棄後の定義済みクラスマップのトラフィックがグラフで表示されます。CBQoSから提供されるQoS統計は、SNMPポーリングを介して使用可能になります。ポリシーで定義されたルールのために、輻輳中にトラフィックが廃棄された場合。

Cisco装置のCBQoSを設定する

CBQoSを設定するには、Cisco装置でポーリングを有効にする必要があります。

以下のリンクを参照して、NetFlow AnalyzerでNBARを有効にしてください。
how-to-enable-polling-for-cbqos.html

デフォルトでは、CBQoSのポーリング間隔とタイムアウト間隔は5分と10秒です。サンプリングレートを手動で設定することもできます。「設定」からCBQoSとNBARのデータ保持期間を変更できます。
