HPスイッチ（J9850A）コンフィグ

CLIでsFlowインスタンスを設定するには、以下のsFlowコマンドサンプルを参考にしてください。
詳細についてはベンダーへのお問い合わせをお願いします。

構文

  • [no] sflow receiver-instance destination ip-address [ udp-port-num ]

sFlowのレシーバー/宛先を有効化します。レシーバーインスタンス番号は1、2、3いずれかである必要があります。デフォルトでは、UDP宛先ポート番号は6343です。
sFlowのレシーバー/宛先を無効化するには「no sflow receiver-instance」を入力します。

  • sflow receiver-instance sampling sampling rate

sFlowのレシーバー/宛先の有効化後、上記コマンドでそのインスタンスに対してフローサンプリングを有効化します。レシーバーインスタンス番号は1、2、3いずれかで、サンプリングレートは指定のポートに対する、0以外のスキップカウントです（サンプリングレートがNだとすると、N個に1個の割合でサンプリングされます）。
フローサンプリングを無効にするには、サンプリングレートを0にして上記のコマンドを繰り返します。

  • sflow polling polling interval

sFlowのレシーバー/宛先の有効化後、上記コマンドを利用すれば、そのインスタンスのカウンターポーリングが有効化されます。レシーバーインスタンス番号は1、2、3いずれかです。ポーリングインターバルを0以外の値で設定できます。指定のポートでポーリングを有効にできます。

メモ
複数のインスタンスの実装時には、sFlowをCLIかSNMPで設定してください。CLIでのsFlow設定はSNMPでは変更できず、SNMPでの設定は「no sflow」コマンドを用いてCLIで無効化できます。
  • [no] sflow receiver-instance destination udp-port-numoobm
    oobmとは：特定のsFlowレシーバーと通信するためにooBMポートを使用します。

上記のコマンドで、スイッチのooBMポートを通じてsFlowパケットを宛先に送ることができます。sFlowコレクターにサンプルパケットがooBMポート経由で集められ、ネットワークトラフィックが監視できるようになります。
IPv4アドレスもIPv6アドレスもサポートしています。
上記のコマンドはsFlowのレシーバー/宛先を有効化します。レシーバーインスタンス番号は1、2、3いずれかである必要があります。デフォルトでは、UDP宛先ポート番号は6343です。
sFlowのレシーバー/宛先を無効化するには、「no sflow」を入力します。

例

HP_Switch (Config#) sflow 1 destination 192.168.2.3 6000 oobm

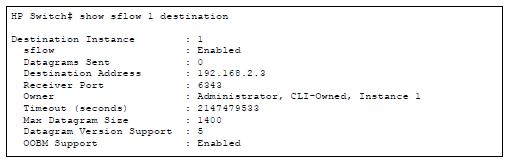

ooBMサポートが有効であることを示す出力

Output showing OOBM Support Enabled

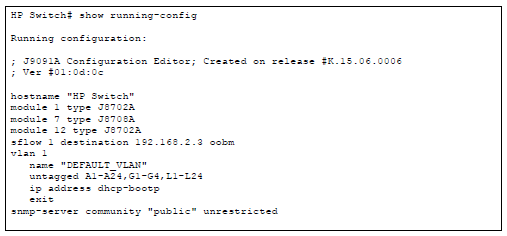

sFlowの宛先がooBMポートであることを示すrunning-configファイルの出力

showing the sFlow Destination is the OOBM Port



sFlowは複数のインスタンスで設定できます

以前のソフトウェアリリースでは、sFlowは、単一のsFlowインスタンスを使用してSNMP経由でスイッチに設定されます。K.11.34のソフトウェアリリースが始まり、3つまでの宛先sFlowインスタンスを使用して、CLI経由でsFlowを設定できるようになりました。一度有効化されれば、sFlowレシーバー/宛先を別々に設定し、十分なフローサンプリングとカウンターポーリングができます。CLIで設定したsFlowインスタンスをstartup-configファイルに保存すれば、スイッチの再起動後も維持できます。



sFlowのステータスと設定の表示

以下のsFlowコマンドを使用すれば、sFlowの設定とステータスをCLIで表示できます。

構文

  • show sflow agent

上記の構文はsFlowエージェント情報を表示します（読み込み専用スイッチのエージェント情報を表示します）。
バージョン（以下写真では「Version」）情報はsFlowバージョン、MIBサポート、ソフトウェアバージョンを示します。通常、エージェントアドレス（以下写真では「Agent Address」）は最初に設定されたVLANのIPアドレスです。

sFlowエージェント情報の表示例

viewing sflow agent information

構文

  • show sflow receiver instance destination

上記のコマンドはsFlowのサンプルポーリングデータの宛先（管理ステーション）の情報を表示します。「show sflow instance destination」コマンドは、以下の写真に示すように、管理ステーションの宛先アドレス（以下写真では「Destination Address」）、レシーバーポート（以下写真では「Receiver Port」）、オーナー（以下写真では「Owner」）の情報を含みます。

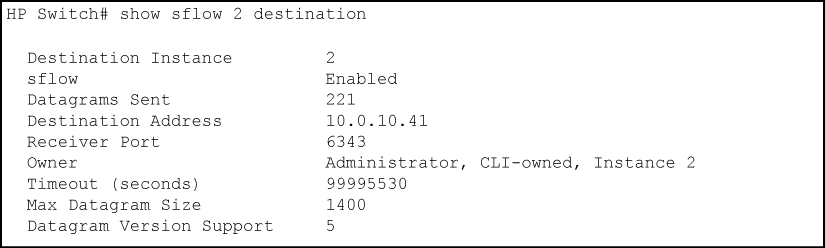

sFlowの宛先情報の表示例

viewing sFlow destination information
メモ
  • 宛先アドレス（写真では「Destination Address」）は設定されなければ空白になります。
  • 送付データグラム（写真では「Datagrams Sent」）は、スイッチのエージェントが、最後に有効化されてから管理ステーションに送信したデータグラムの数を示します。
  • タイムアウト（写真では「Timeout」）はスイッチのエージェントが自動的にsFlowを無効化するまでの残り時間を秒で示します（管理ステーションによって設定され、時間の経過と共に減少します）。
  • 最大データグラム数（写真では「Max Datagram Size」）には現在設定されている値が表示されます（通常はデフォルト値ですが、管理ステーションで設定できます）。

構文

  • show sflow sampling-polling

上記のコマンドは以下の写真の例のように、スイッチ上のsFlowサンプリング情報、sFlowポーリング情報について示します。サンプリング情報を見るポートについて、範囲を指定するか、列挙することができます。

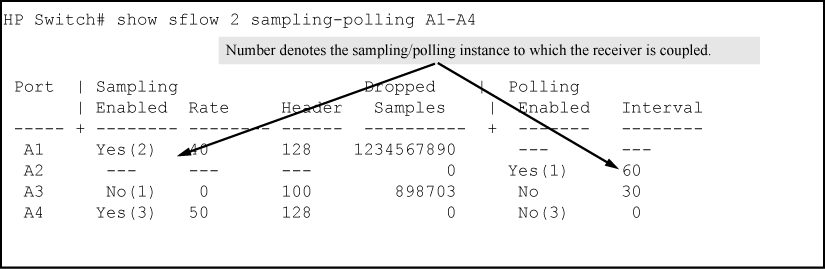

sFlowのサンプリング情報とポーリング情報の表示例

viewing sFlow sampling and polling information
メモ
レシーバーインスタンスに関連づけるサンプリングインスタンスとポーリングインスタンス（括弧内に示されます）は動的に割り当てられるため、インスタンス番号が常に一致するとは限りません。
ポートでサンプリングまたはポーリングが有効になっているか、注意してください。また、レシーバーインスタンスのサンプリングレートまたはポーリング間隔が各ポートに設定されているか、注意してください。



SNMPv3の管理ステーション情報の表示

構文

  • show snmpv3 user

上記コマンドは、スイッチにアクセスするためにVLAN 1上に設定された管理ステーションの情報を表示します。

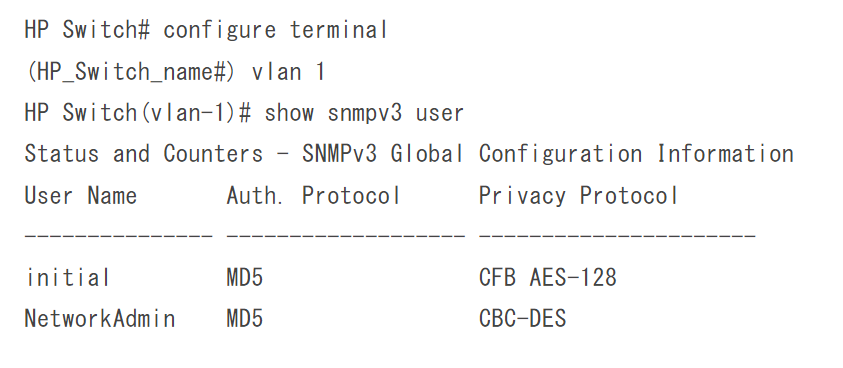

例

Example
