サマリ

[インベントリ]→[装置]→該当装置をクリック→[サマリ]

ネットワーク装置の、SNMP認証情報の関連付けられている場合

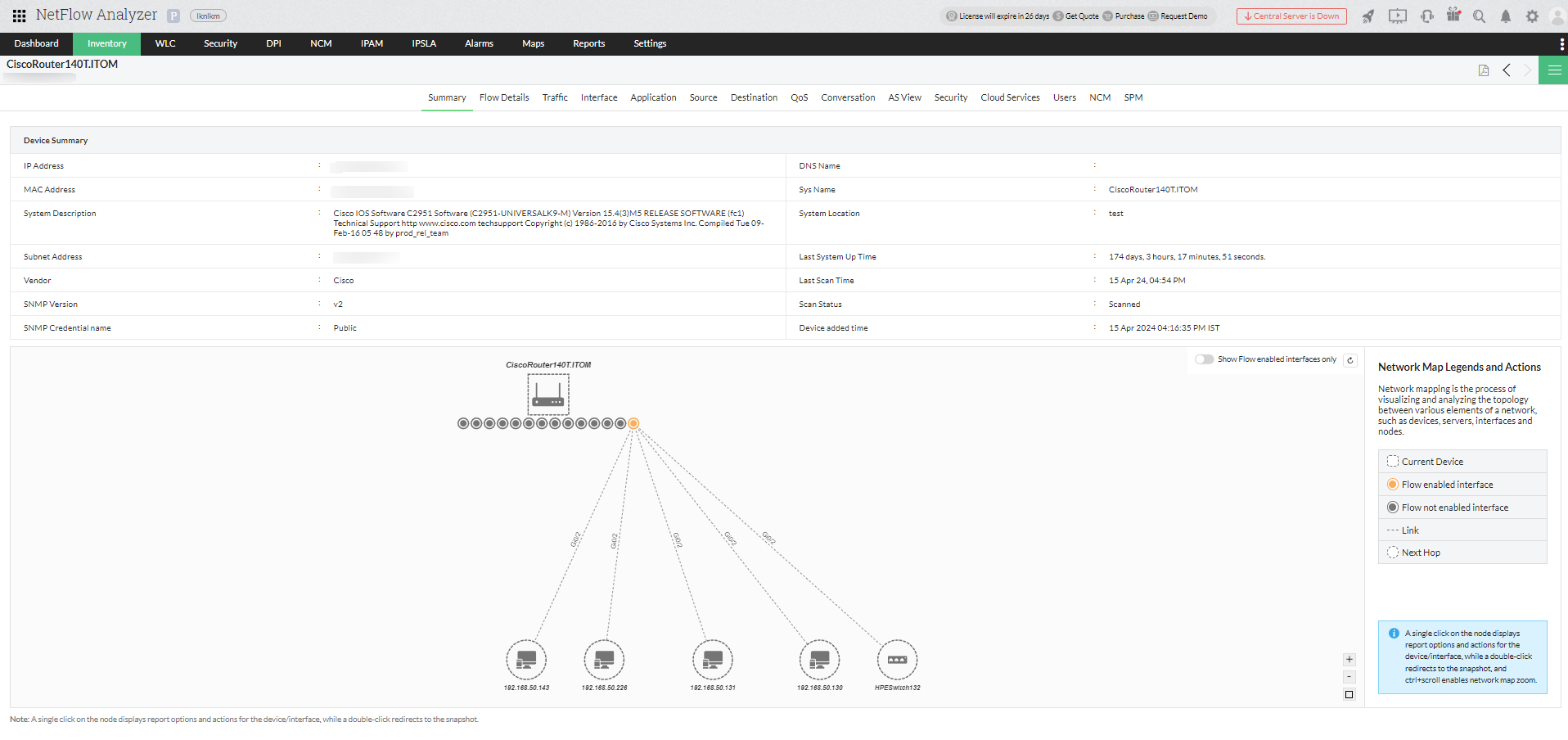

該当装置をクリックすると、 [サマリ]タブへ移動し装置の概要情報とネットワークマップを確認することができます。

ネットワーク装置の、SNMP認証情報の関連付けられていない場合

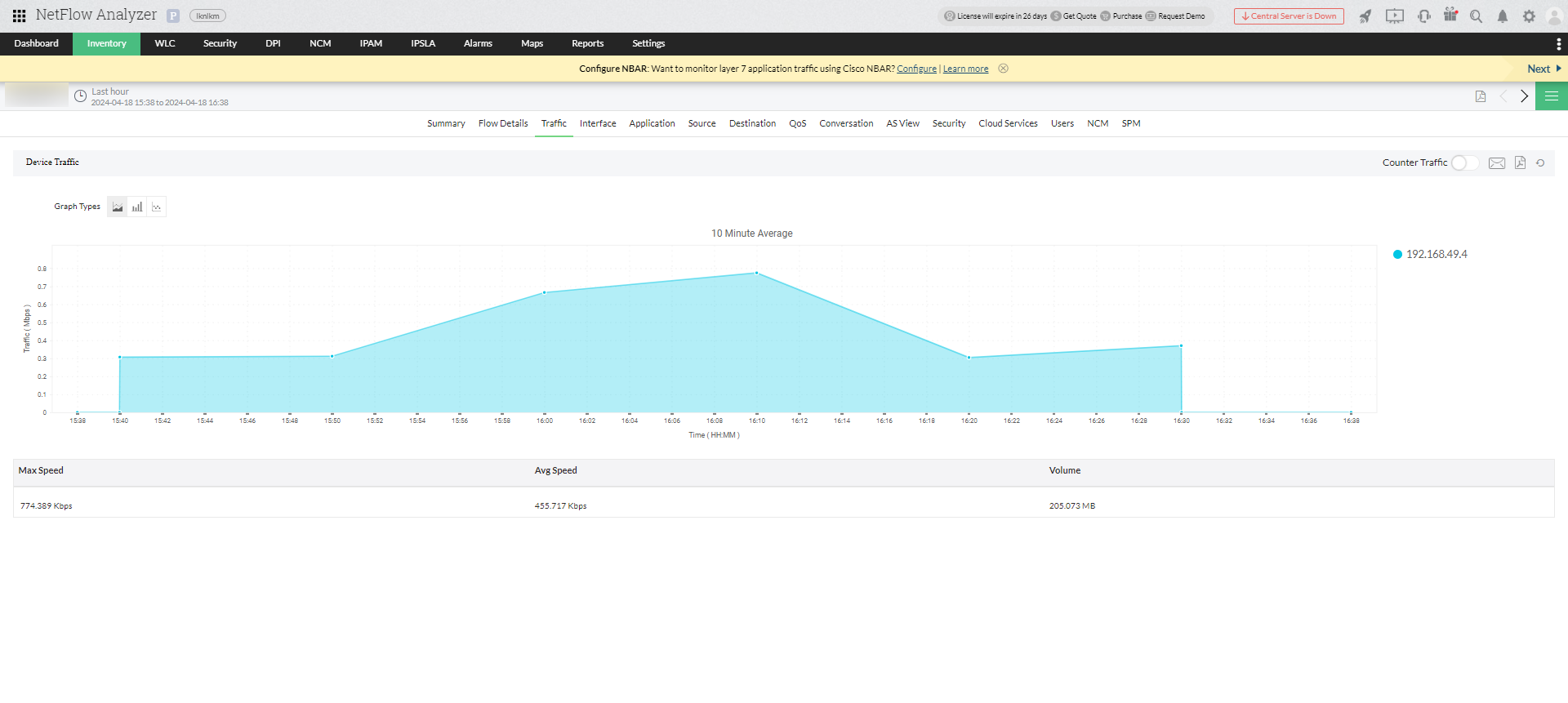

該当装置をクリックすると、自動的に[トラフィック]タブへ移動し装置のスナップショットページを表示します。
装置の概要情報やネットワークマップを表示させる場合は、ネットワーク装置の、 SNMP認証情報の関連付けを行ってください。

ネットワークマップ

ネットワークマップは、様々なネットワーク装置間の接続の関係を視覚的に表示する機能です。
ネットワークマップ機能は次のプロトコルを使用し、ネットワーク装置の検出を行います。

  1. CDP
  2. LLDP
  3. IPルート
  4. FDB
  5. ARP
SNMP認証情報を設定する際、デフォルトではCDP、LLDP、IP Route、FDBを使用してネットワークマップを検出します。

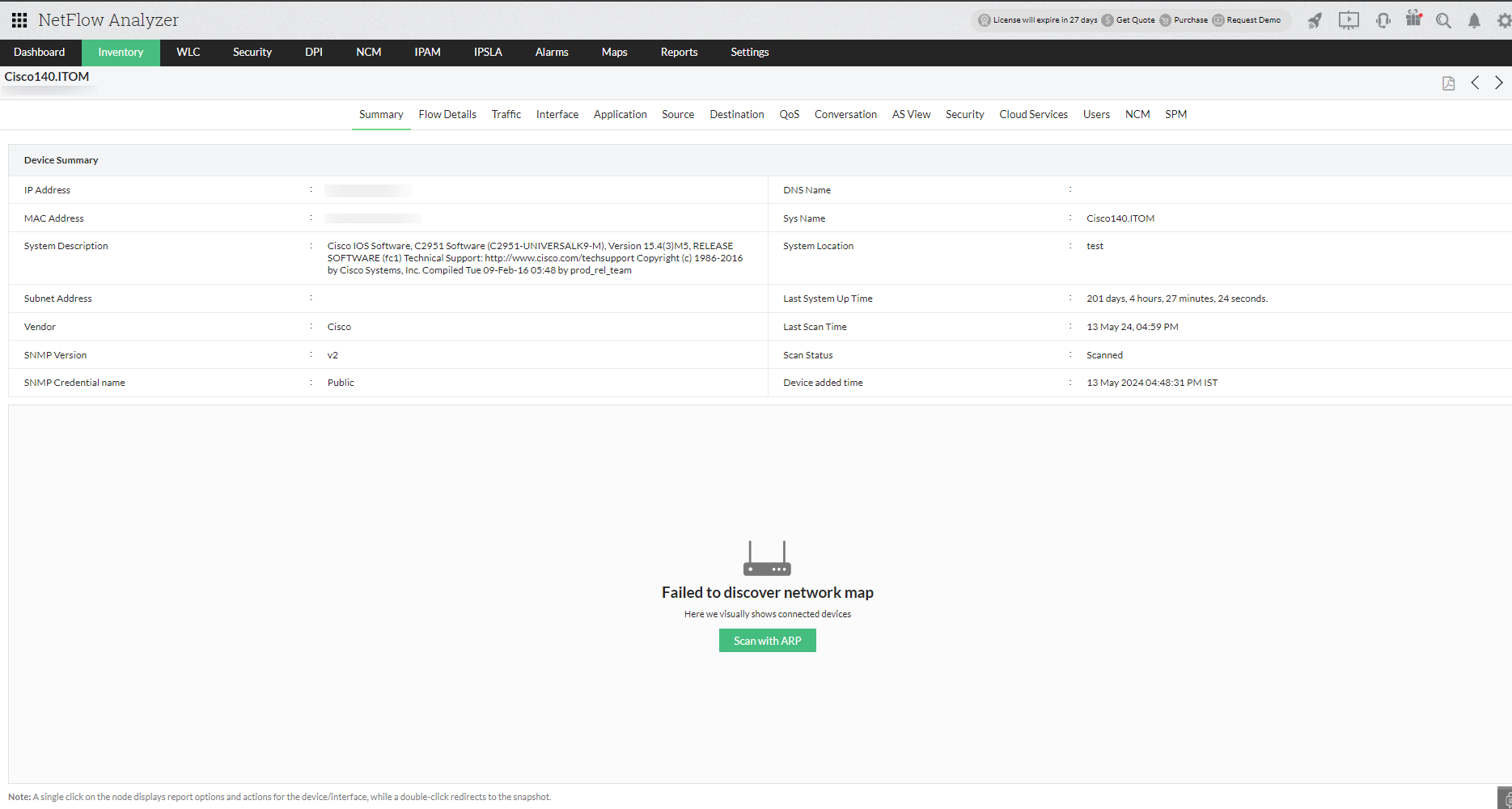

デバイスが見つからない場合は、ARPプロトコルを使用してネットワークマップを検出します。

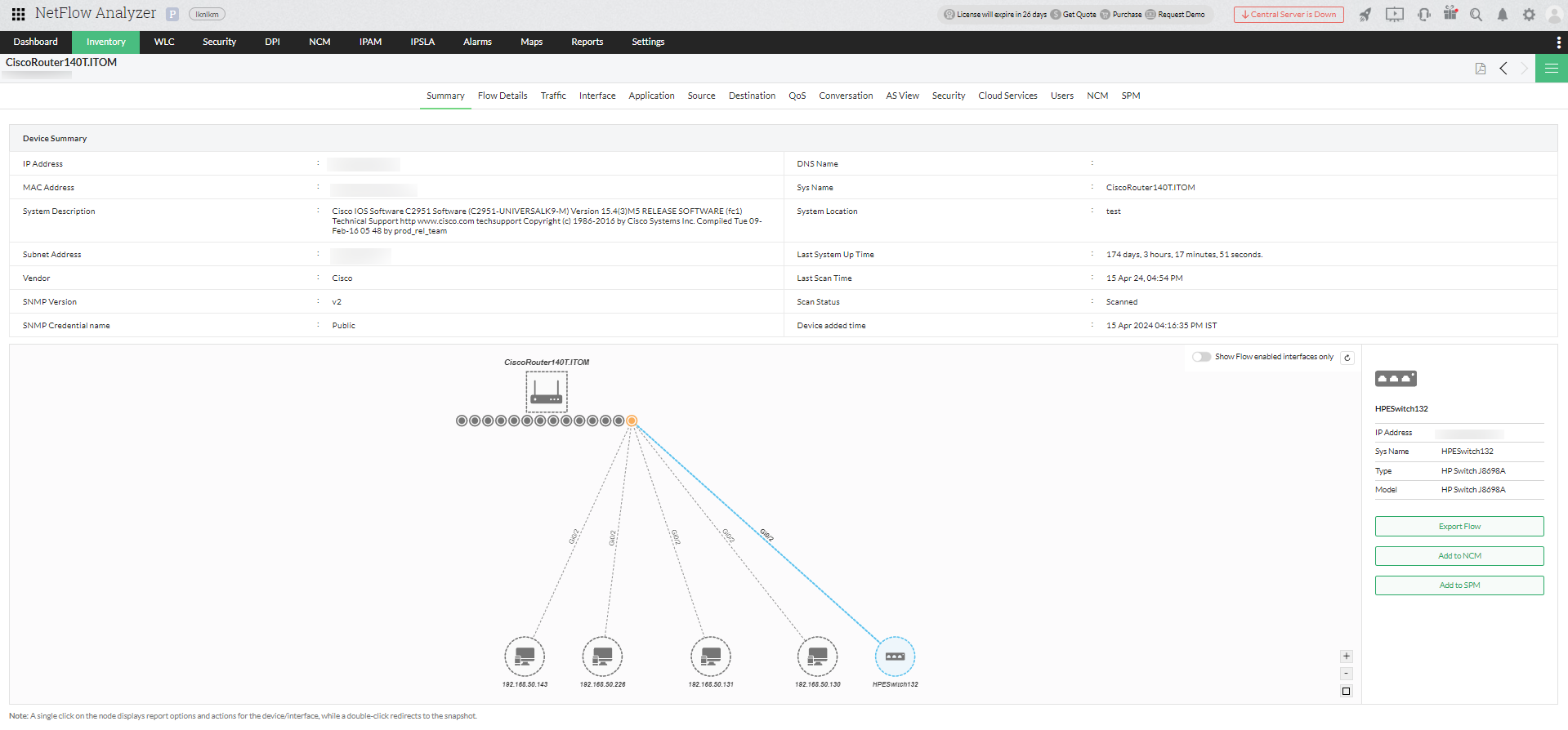

ネットワークマップ内の接続先の装置をクリックすることで該当装置の情報を確認できます。

ネットワークマップ内のインターフェースをクリックすることで、該当インターフェースのフローが有効になっているかのステータスを確認できます。

  • フローのエクスポート機能は国内非サポート機能です。
  • WLCはネットワークマップ機能を使用できません。
  • 特定のデバイスに管理IPが追加されている場合、管理IPを使用してネットワークマップを生成します。
