NetFlow Generator

NetFlow Generatorは、NetFlow Analyzerの無料オプションです。フロー未対応の装置が混ざっている環境でも、NetFlowバージョン5に準じたトラフィック可視化が可能になります。

このページでは、NetFlow Generatorソフトウェアのインストール手順を解説します。

メモ：このソフトウェアのインストールに先立ち、NetFlow Analyzerが実行中であることを確認ください。

メモ：ご利用前に必ず留意事項と制限事項をご確認ください

Microsoft WindowsへのNetFlow Generatorインストール

Windowsでのインストールの要件

WinPcapがインストールされていることを確認のうえ、NetFlow Generatorのインストールに進んでください。

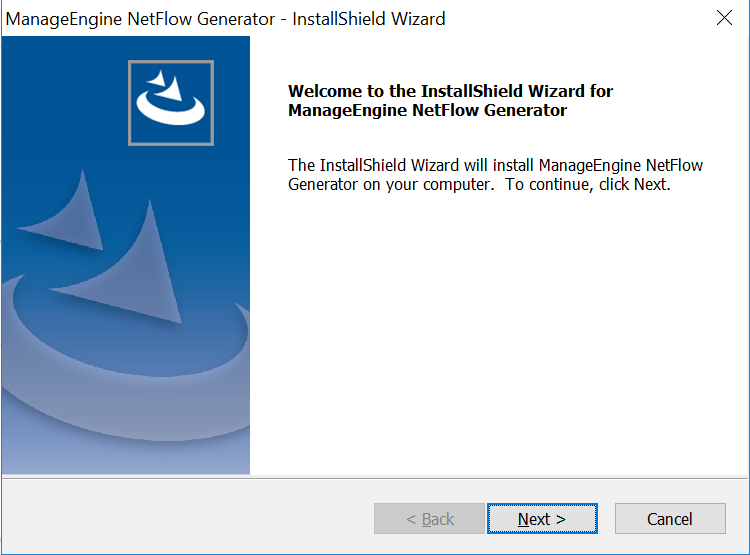

  • NetFlow Generatorインストール ファイルを起動します（.exe）。
設定 > フロー解析 > NetFlow Generator
NetFlow Generator：Windows1

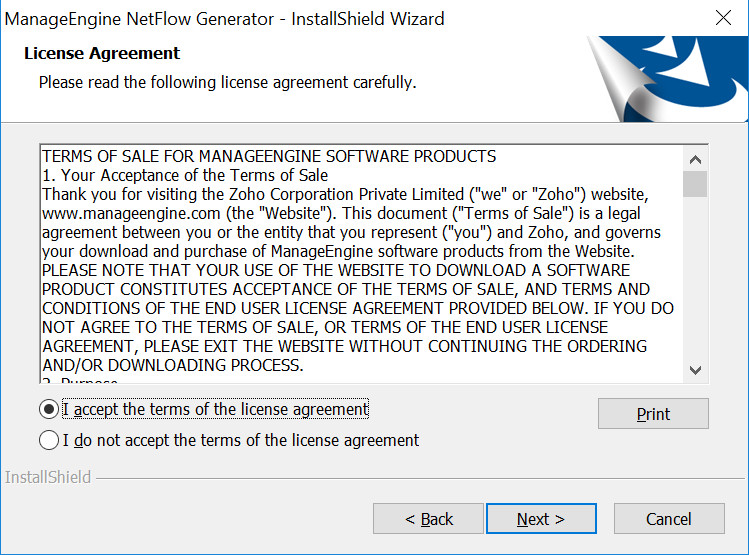

  • Nextをクリックしてインストールを始め、License Agreement（ライセンス契約）を確認のうえ、再度クリックしてください。
NetFlow Generator：Windows2
  • ファイルのインストール パスを選ぶには、「Change」、「Next」とクリックします。
NetFlow Generator：Windows3

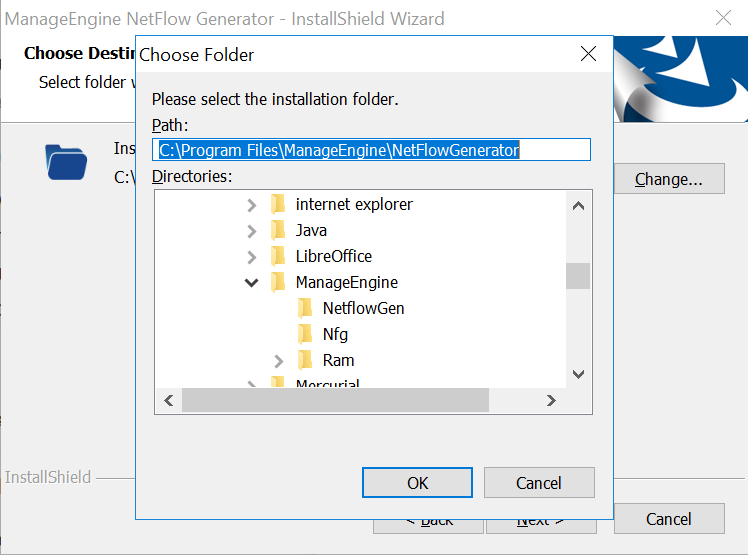

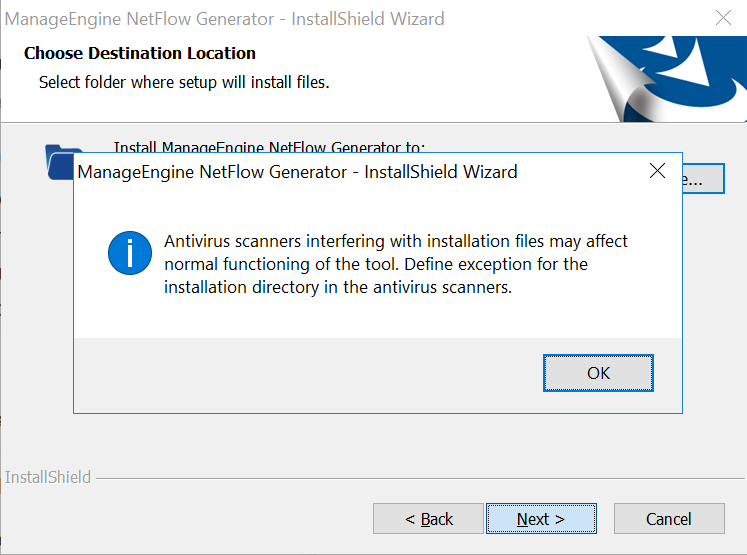

  • ソフトウェア インストール先フォルダーを選択し、OKをクリックして、続行してください。
NetFlow Generator：Windows4

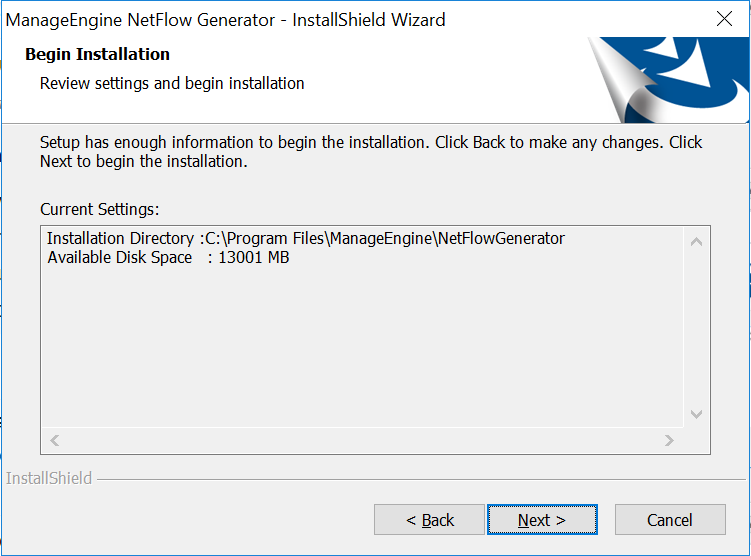

  • インストール詳細を確認し、Nextをクリックします。
NetFlow Generator：Windows5

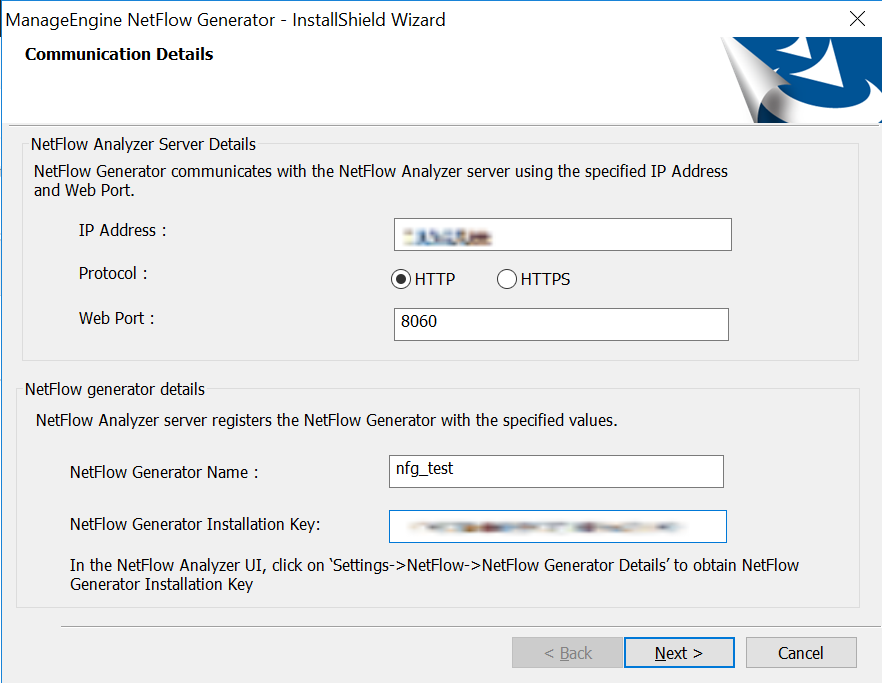

  • 解凍が終わると、通信詳細パネルが表示されます。
NetFlow Generator：Windows6
  • 通信パネルに、有効なIPアドレス、プロトコル、Webポート、NetFlow Generator名、インストール キーを入力してください。
IP Address NetFlow Analyzerが動作するIPアドレスです。
Protocol NetFlow Analyzer Webサーバーのプロトコルを選びます（HTTPかHTTPS）。
Web Port NetFlow Analyzerが動作するポート番号です。
NetFlow Generator name NetFlow Generatorの装置名を決めてください。
NetFlow Generator Installation Key NetFlow Analyzer GUIに表示されるインストール キーです。

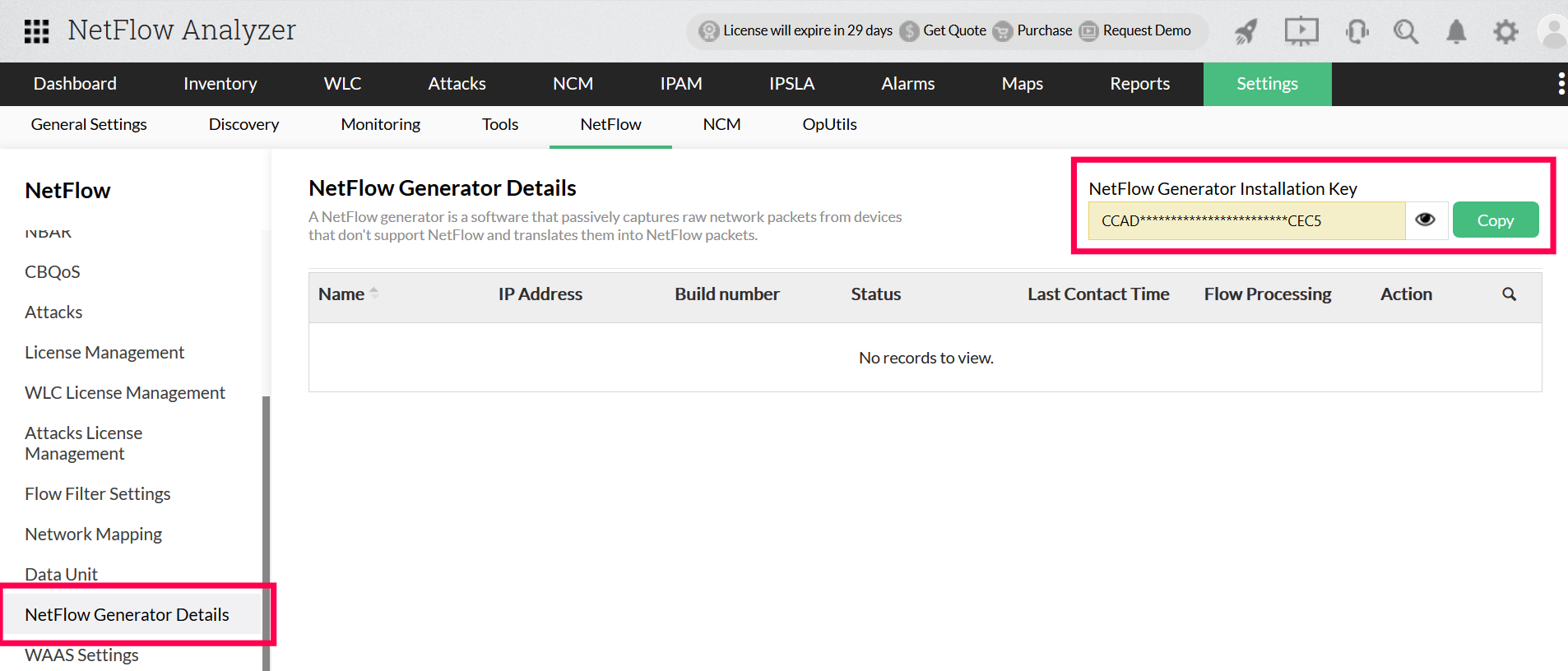

メモ：NetFlow AnalyzerのGUIで、設定 > フロー解析 > NetFlow Generatorと移動すると、お客さまのNetFlow Generatorインストール キーが以下のように表示されます。

NetFlow Generator：Windows7
  • インストール キーをNetFlow Analyzerサーバーで確認すると、「NetFlow Generator has successfully registered with NetFlow Analyzer server（NetFlow GeneratorをNetFlow Analyzerサーバーに登録しました）」というメッセージが表示されます。OKのクリックで続行してください。

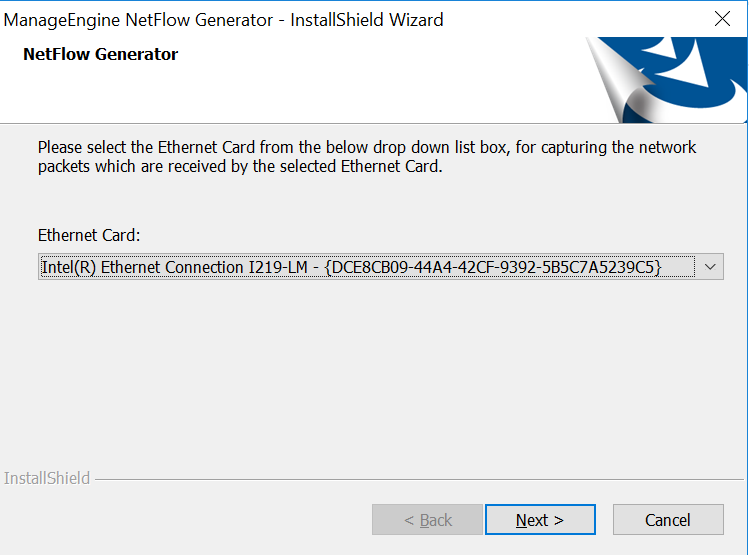

  • イーサネット アダプターのドロップダウンで、ネットワーク パケットのキャプチャに使うイーサネット カードを選択してください。「Next」のクリックでインストールを実行すると、NetFlow Generatorはサービスとして起動します。
NetFlow Generator：Windows8

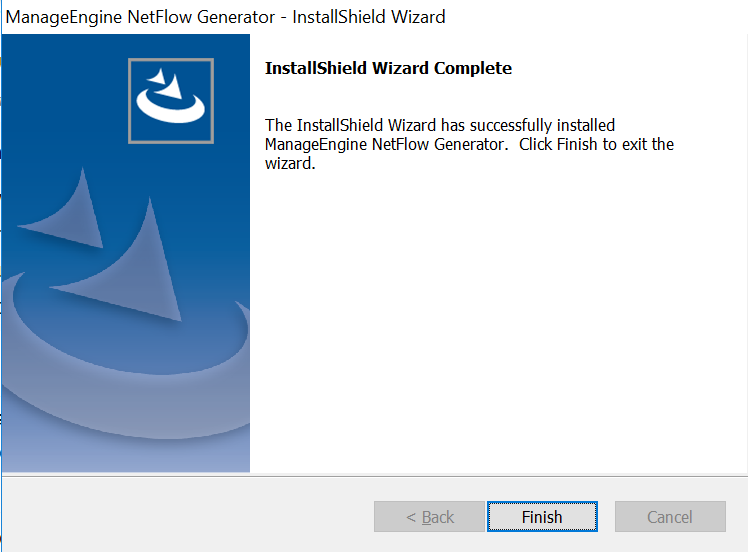

  • Finishのクリックでインストール ウィザードを閉じると、NetFlow Generatorが起動します。
NetFlow Generator：Windows9

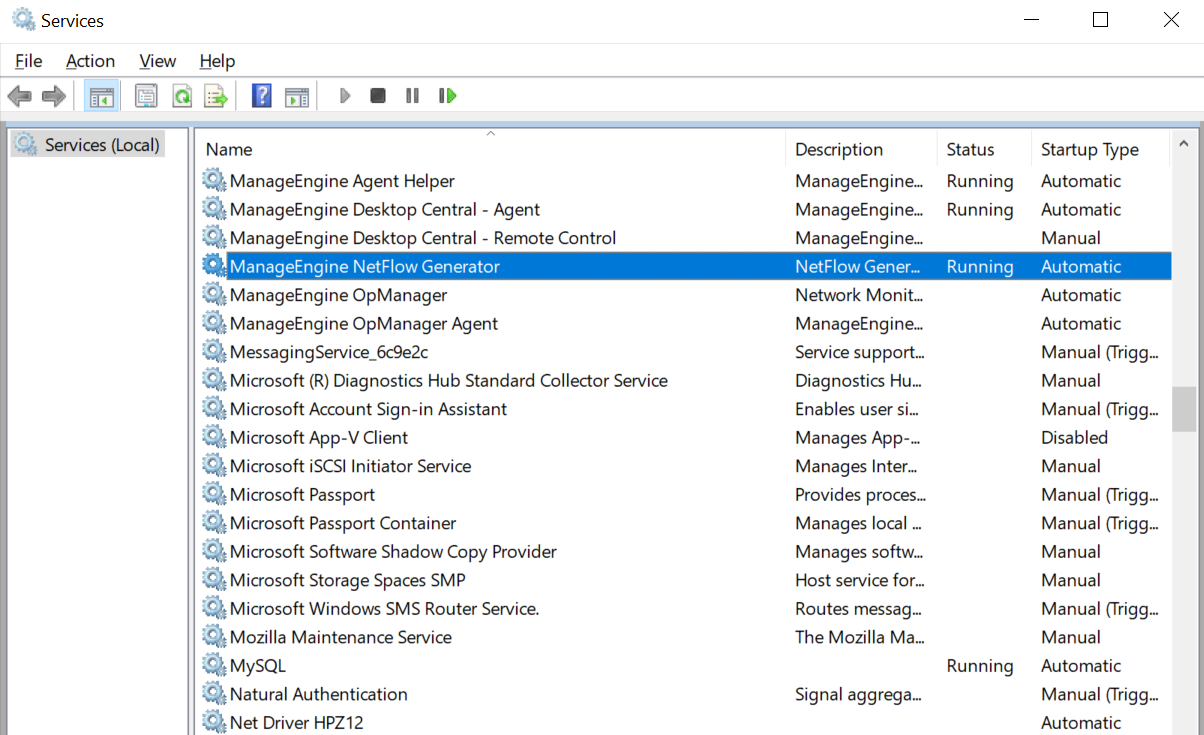

  • Finishボタンをクリックすると、NetFlow Generatorがバックグラウンドでサービスとして稼働を始め、実行ステータスは下のように表示されます。
NetFlow Generator：Windows10

メモ：NetFlow Generatorは、NetFlowバージョン5のパケットを毎分生成し、NetFlow Analyzerのリスニング ポートに送信します。

メモ：インストールしたNetFlow Generatorはすべて、NetFlow Analyzerのページに表示されます。

LinuxへのNetFlow Generatorインストール（コンソール モード）

次のコマンドで、インストーラーを起動してください。

chmod +x ManageEngine_NetFlowGenerator_64bit.bin
./ManageEngine_NetFlowGenerator_64bit.bin-i console

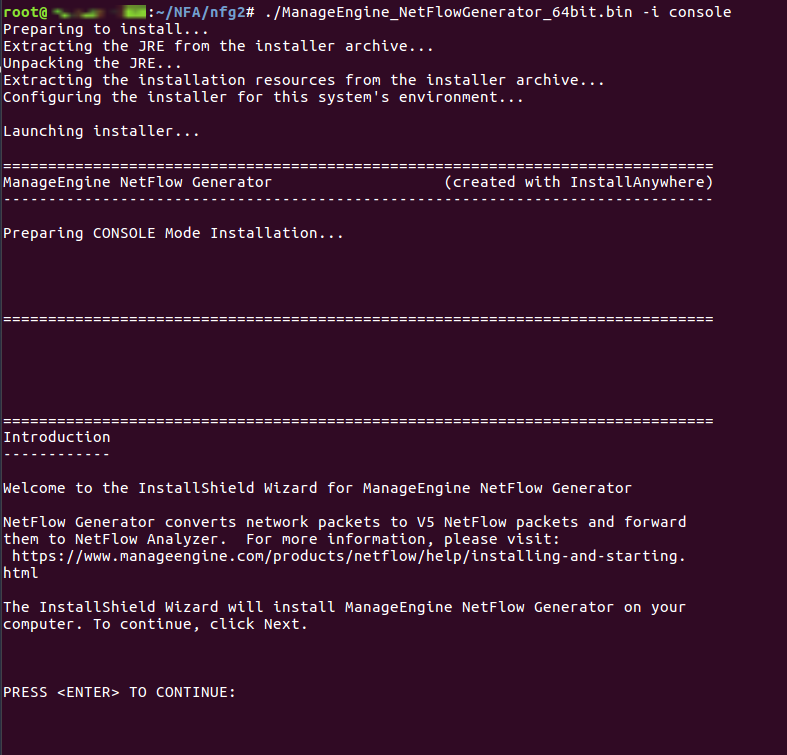

  • 導入部分が表示されたら、Enterを押して続行します。
NetFlow Generator：Linux1
  • つづいて、License Agreement（ライセンス契約）が表示されます。「Enter」を押して続行してください。
NetFlow Generator：Linux2
  • インストール フォルダーを確認し、「y」を打って続行します。
NetFlow Generator：Linux3

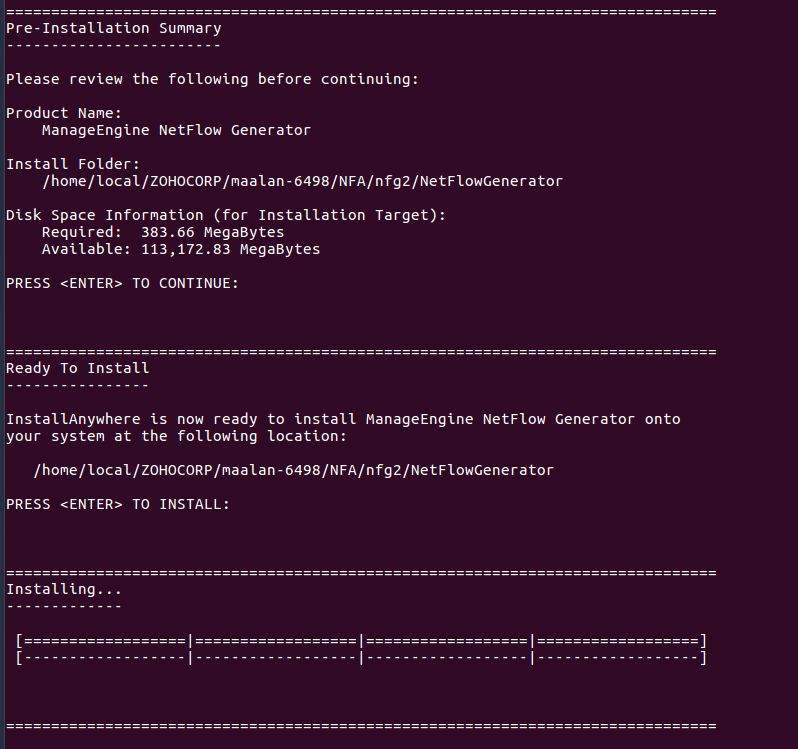

  • インストール前のまとめを確認し、Enterを押すと、インストールが始まります。
NetFlow Generator：Linux4

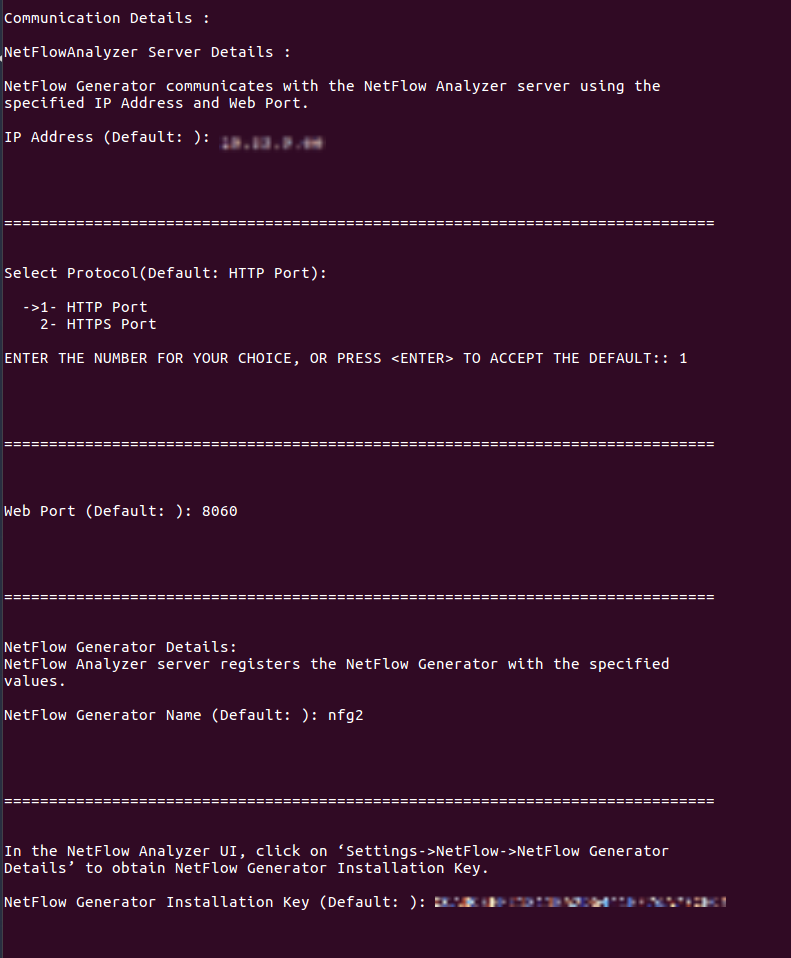

通信の詳細のセクションでは、次の情報を入力してください。

IP Address NetFlow Analyzerが動作するIPアドレスです。
Protocol NetFlow Analyzer Webサーバーのプロトコルを選びます（HTTPかHTTPS）。
Web Port NetFlow Analyzerを実行しているWebサーバーのポートです。
NetFlow Generator name NetFlow Generatorの装置名を決めてください。
NetFlow Generator Installation Key NetFlow Analyzer GUIに表示されるインストール キーです。
NetFlow Generator：Linux5

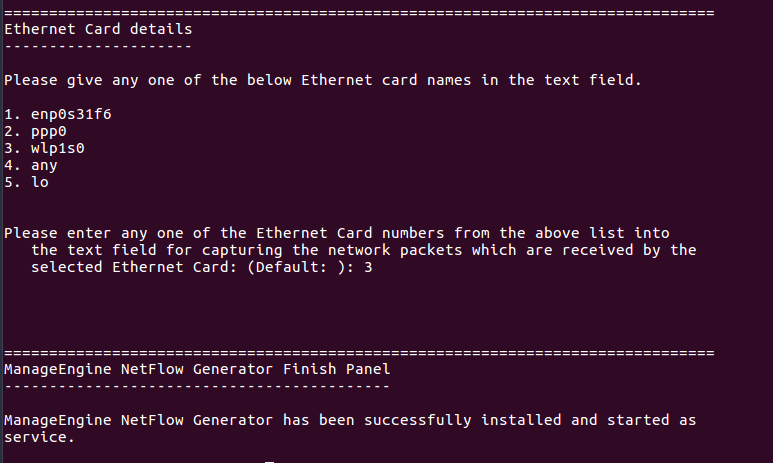

  • インストール キーを確認し、NetFlow Analyzerサーバーとの通信が確立すると、イーサネット カード詳細が表示されます。表示される選択肢から、ネットワーク パケットのキャプチャに使うイーサネット カードの番号を選択・入力してください。これによってインストールが完了し、NetFlow Generatorはサービスとして稼働を始めます。
NetFlow Generator：Linux6
  • インストールが終了すると、NetFlow Generatorはサービスとしてバックグラウンド実行を開始し、実行ステータスは次のように確認されます。
NetFlow Generator：Linux7
bash ./nfg_service status NetFlow Generatorの実行ステータス確認に使います。
bash./nfg_service stop NetFlow Generatorサーを停止します。
bash./nfg_service start NetFlow Generatorサービスを起動します。
bash./nfg_service restart NetFlow Generatorサービスを再起動します。

LinuxへのNetFlow Generatorインストール（GUIモード）

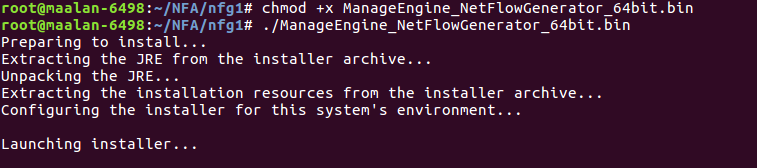

  • 端末で次のコマンドを入力し、バイナリファイルを実行可能形式に変換してください。
    chmod +x ManageEngine_NetFlowGenerator_64bit.bin
  • 次のコマンドで実行可能ファイルを起動します。
    ./ManageEngine_NetFlowGenerator_64bit.bin
NetFlow Generator：Linux

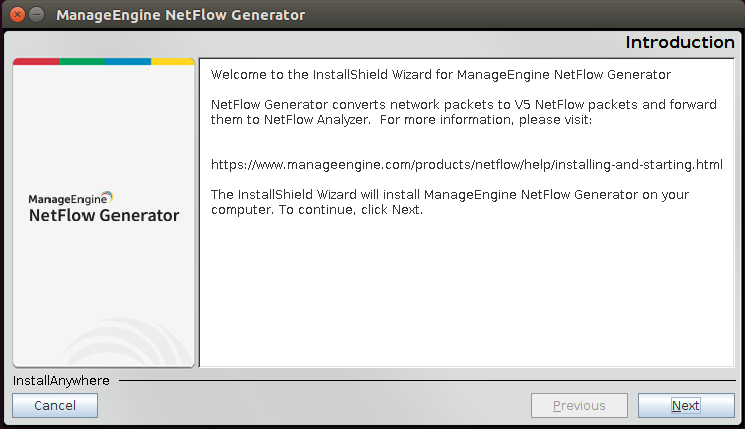

  • インストール ウィザードが開いたら、Nextをクリックしてインストールを開始します。
NetFlow Generator：Linux1

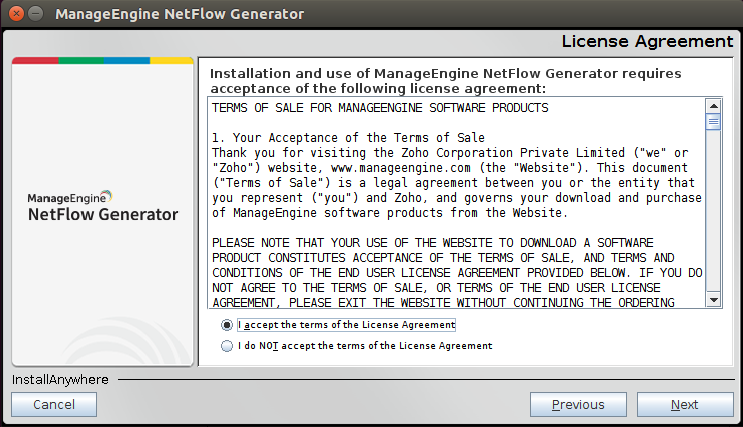

  • ラジオ ボタンで「I accept terms of License Agreement（ライセンス契約の条項に同意します）」を選択し、Nextをクリックします。
NetFlow Generator：Linux2

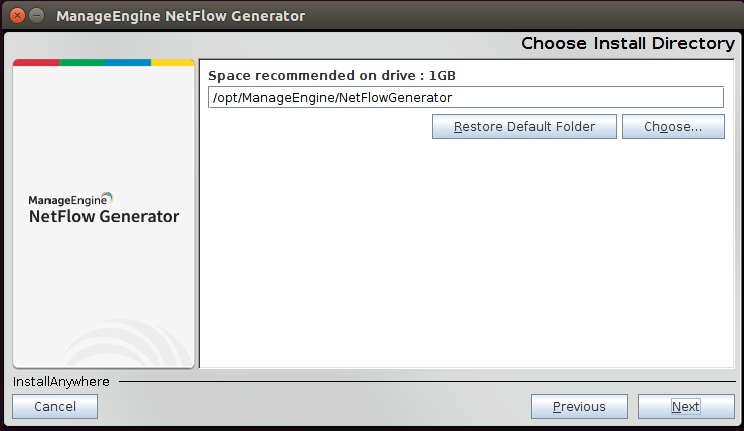

  • 「Choose」ボタンでインストール先ディレクトリを選択し、Nextをクリックしてください。
NetFlow Generator：Linux3

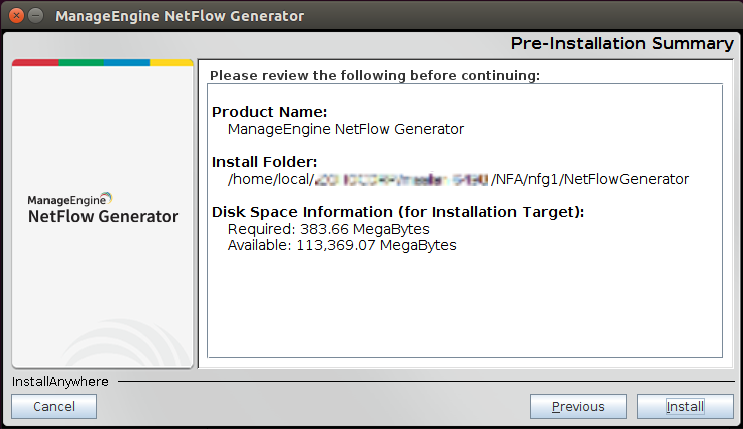

  • インストール前のまとめを確認し、Installボタンをクリックすると、解凍が始まります。
NetFlow Generator：Linux4

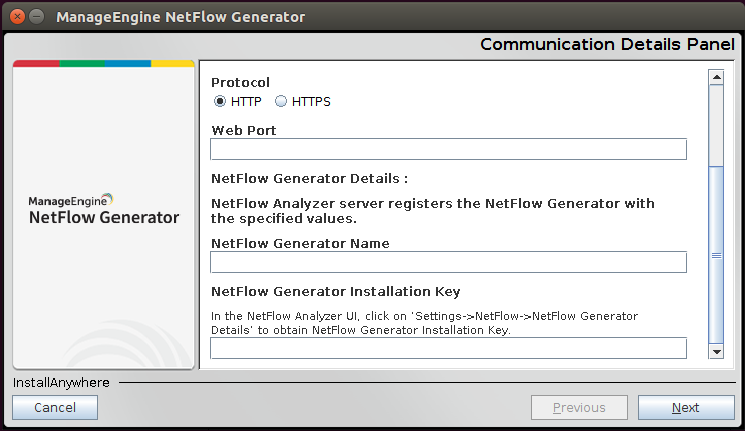

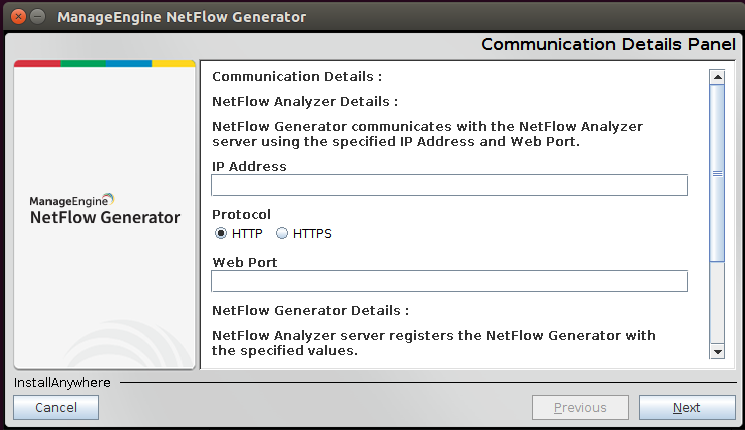

解凍が終わったら、次の通信詳細を入力してください。

IP Address NetFlow Analyzerが動作するIPアドレスです。
Protocol NetFlow Analyzer Webサーバーのプロトコルを選びます（HTTPかHTTPS）。
Web Port NetFlow Analyzerが動作するWebサーバーポートです。
NetFlow Generator name NetFlow Generatorの装置名を決めてください。
NetFlow Generator Installation Key NetFlow Analyzer GUIに表示されるインストール キーです。
NetFlow Generator：Linux5
NetFlow Generator：Linux6
  • 上の段のイーサネット アダプター欄に、インターフェースがリストアップされます。そのうち、ネットワーク パケットのキャプチャに使うイーサネット カードの番号を、下の段に入力してNextをクリック、インストールを完了させてください。
NetFlow Generator：Linux7

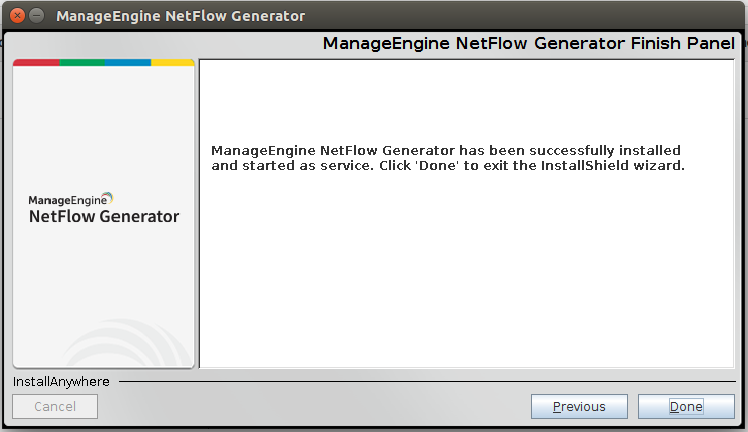

  • Finishボタンをクリックするとインストールが完了し、NetFlow Generatorがサービスとして実行を始めます。
NetFlow Generator：Linux8

インストールが完了すると、NetFlow Generatorはサービスとしてバックグラウンド実行を開始し、実行ステータスは次のように確認されます。

NetFlow Generator：Linux9
bash ./nfg_service status NetFlow Generatorの実行ステータス確認に使います。
bash./nfg_service stop NetFlow Generatorサービスを停止します。
bash./nfg_service start NetFlow Generatorサービスを起動します。
bash./nfg_service restart NetFlow Generatorサービスを再起動します。
