VPN

• 概要
• VPNタブのウィジェットについて

概要

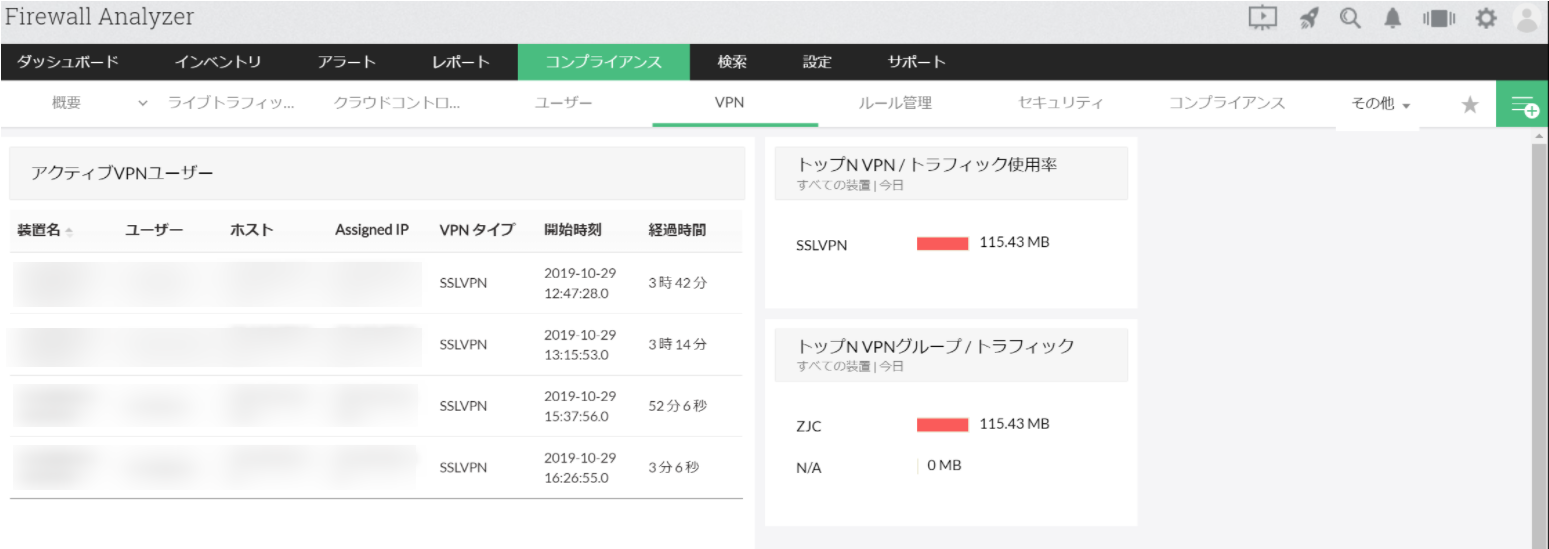

［VPN］タブでは、ファイアウォールを通過するVPN通信のトラフィック使用率、VPNグループとユーザー情報を表示します。
グラフは、棒グラフまたは表形式でリスト化されて表示されます。

VPNタブのウィジェットについて

VPNタブでは、以下の各ウィジェットがデフォルトで実装されております。

• トップN VPNトラフィック使用率順：
  VPNタイプごとの通信量を表示します。
  VPNタイプをクリックしドリルダウンすることで、各種通信情報（プロトコルグループ、ホスト、宛先、クライアント、時系列ごとの通信量）を確認することができます。
• トップN VPNグループトラフィック順：
  ファイアウォール装置に設定されているVPNグループとその使用量を表示します。
  VPNグループをクリックしドリルダウンすることで、VPNグループに所属するユーザーごとの通信量を上位から表示します。
• アクティブVPNユーザー：
  VPN通信を行っているアクティブなユーザー情報（対象装置、ユーザー名、ホスト、割り当てIPアドレス、VPNタイプ、VPN開始時間、VPN接続経過時間）を表示します。

また各ウィジェットの編集アイコンでは、以下の項目を設定することができます。

• 名前：
  ウィジェット名を任意に入力します。
  ※［アクティブVPNユーザー］ウィジェットでは、ウィジェット名のみ編集できます。
• 期間：
  表示対象の期間（今日、最新24時間、最新7日間、最新30日間）を選択します。
• トップ：
  ウィジェット上に表示するサービス数（5、10、50）を選択します。
• 装置：
  Firewall Analyzerに追加されている装置から、データを表示する対象装置を選択します。
