プロトコル使用レポート
概要
プロトコル使用レポートは、ファイアウォールを通過（permit/accept）してトラフィックを生成しているプロトコルグループに焦点をあて、その帯域使用率を表示します。
本ページでは、プロトコル使用レポートで参照できる各データについて記載します。
プロトコルグループに分類されているプロトコルは、［設定］→［システム］→［プロトコルグループ］より、参照または追加が可能です。
各ウィジェットについて
プロトコル使用レポートには、以下の各種ウィジェットが実装されております。

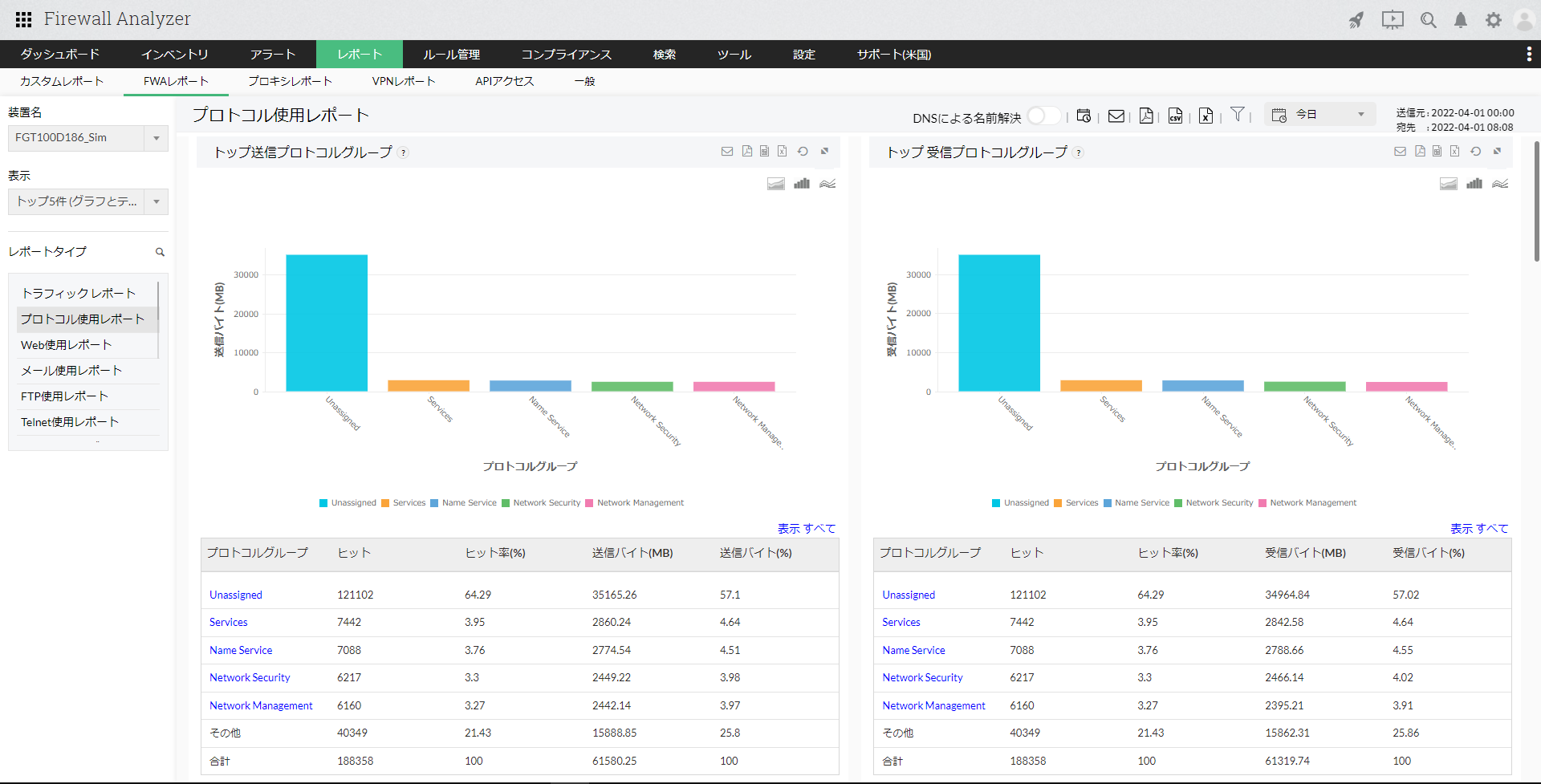

- トップ送信プロトコルグループ
- トップ受信プロトコルグループ
- トップ送受信プロトコルグループ
データを送信、受信している上位のプロトコルグループに対して、ヒット数、ヒット率（%）、送信バイト/受信バイト（MB）、送信/受信バイト（%）の情報を表示します。
［トップ送受信プロトコルグループ］では、上位のプロトコルグループに対して、ヒット数、総バイト（MB）、総バイト（MB）の情報を表示します。
プロトコルグループ名をクリックし、さらにドリルダウンすると以下の情報が表示されます。
| 項目 | 説明 |
|---|---|
| トッププロトコル | プロトコルグループの内、上位のプロトコルを表示します。ヒット数、送信/受信/合計バイト（MB）、送信/受信/合計バイト（％）が一覧で表示されます。 |
| トップホスト | 該当のプロトコルグループを使用している上位のホストを表示します。ヒット数、送信/受信/合計バイト（MB）、送信/受信/合計バイト（％）が一覧で表示されます。 |
| トップユーザー | 該当のプロトコルグループを使用している上位のユーザーを表示します。ヒット数、送信/受信/合計バイト（MB）、送信/受信/合計バイト（％）が一覧で表示されます。 |
| トップ宛先 | 該当のプロトコルグループの通信の内、上位の宛先を表示します。ヒット数、送信/受信/合計バイト（MB）、送信/受信/合計バイト（％）が一覧で表示されます。 |
| トップ通信 | 該当のプロトコルグループの上位の通信を表示します。ホスト、宛先、プロトコル、ヒット数、送信/受信/合計バイト（MB）、送信/受信/合計バイト（％）が一覧で表示されます。 |
| トラフィック分布（業務時間） | 業務時間に沿って、ヒット、送信/受信/合計バイト（MB）情報を一覧で表示します。 |
| トラフィック分布（業務時間外） | 業務時間外に沿って、ヒット、送信/受信/合計バイト（MB）情報を一覧で表示します。 |

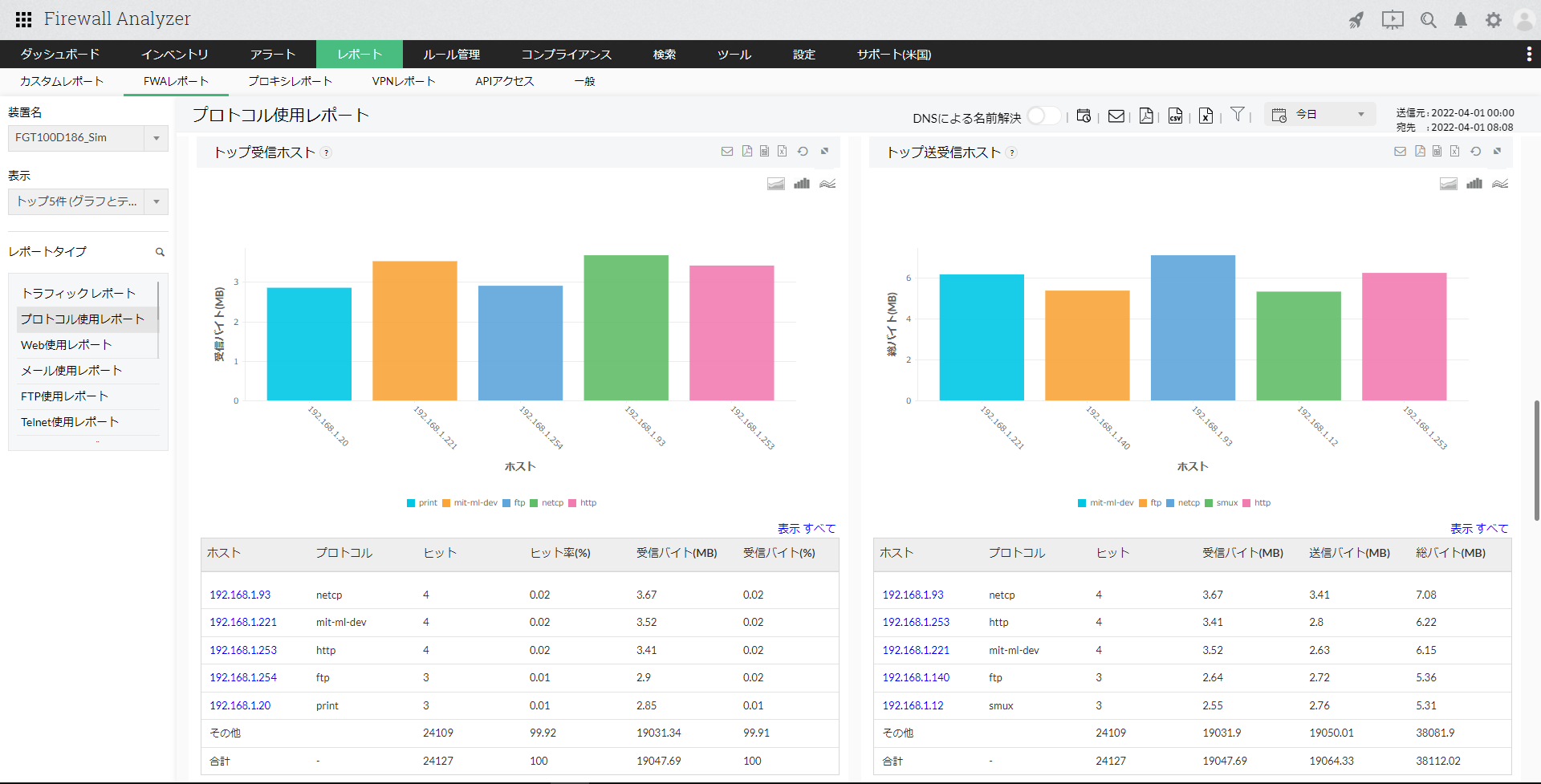

- トップ送信ホスト
- トップ受信ホスト
- トップ送受信ホスト
データを送信、受信している上位のホストに対して、プロトコル、ヒット数、ヒット率（%）、送信バイト/受信バイト（MB）、送信/受信バイト（%）の情報を表示します。
［トップ送受信ホスト］では、上位のホストに対して、プロトコル、ヒット数、受信バイト（MB）、送信バイト（MB）、総バイト（MB）の情報を表示します。
ホスト名をクリックし、さらにドリルダウンすると以下の情報が表示されます。
| 項目 | 説明 |
|---|---|
| トップ宛先 | ホストが該当プロトコルで通信した上位の宛先を表示します。ヒット数、送信/受信/合計バイト（MB）、送信/受信/合計バイト（％）が一覧で表示されます。 |
| トップユーザー | 該当ホスト、該当プロトコルで通信した上位のユーザーを表示します。ヒット数、送信/受信/合計バイト（MB）、送信/受信/合計バイト（％）が一覧で表示されます。 |

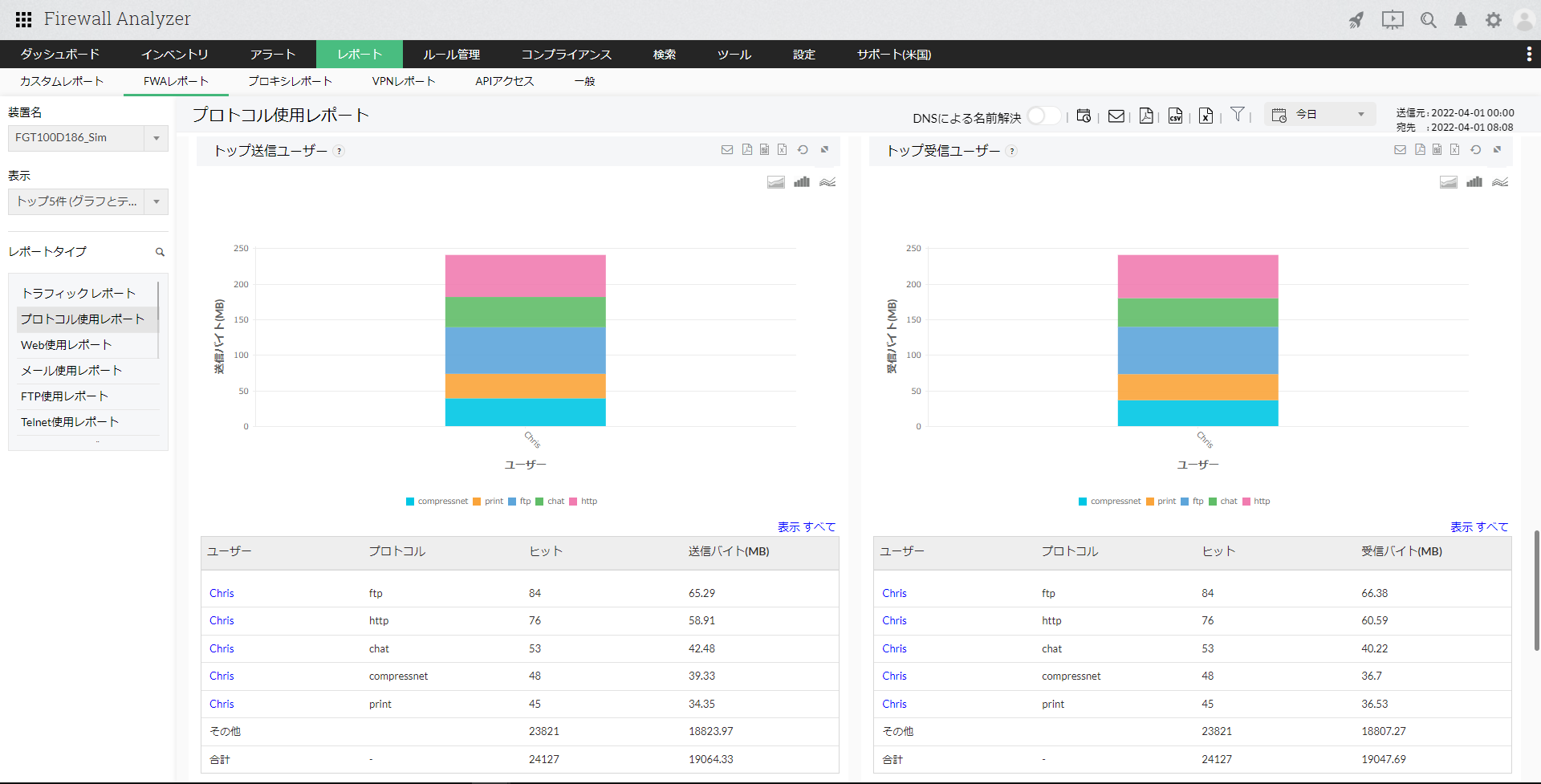

- トップ送信ユーザー
- トップ受信ユーザー
- トップ送受信ユーザー
データを送信、受信している上位のユーザーに対して、プロトコル、ヒット数、送信バイト/受信バイト（MB）の情報を表示します。
［トップ送受信ユーザー］では、上位のユーザーに対して、プロトコル、ヒット数、総バイト（MB）の情報を表示します。
ユーザー名をクリックし、さらにドリルダウンすると以下の情報が表示されます。
| 項目 | 説明 |
|---|---|
| トップ宛先 | ユーザーが該当プロトコルで通信した上位の宛先を表示します。ヒット数、送信/受信/合計バイト（MB）、送信/受信/合計バイト（％）が一覧で表示されます。 |
| トップホスト | 該当ユーザー、該当プロトコルで通信された上位のホストを表示します。ヒット数、送信/受信/合計バイト（MB）、送信/受信/合計バイト（％）が一覧で表示されます。 |

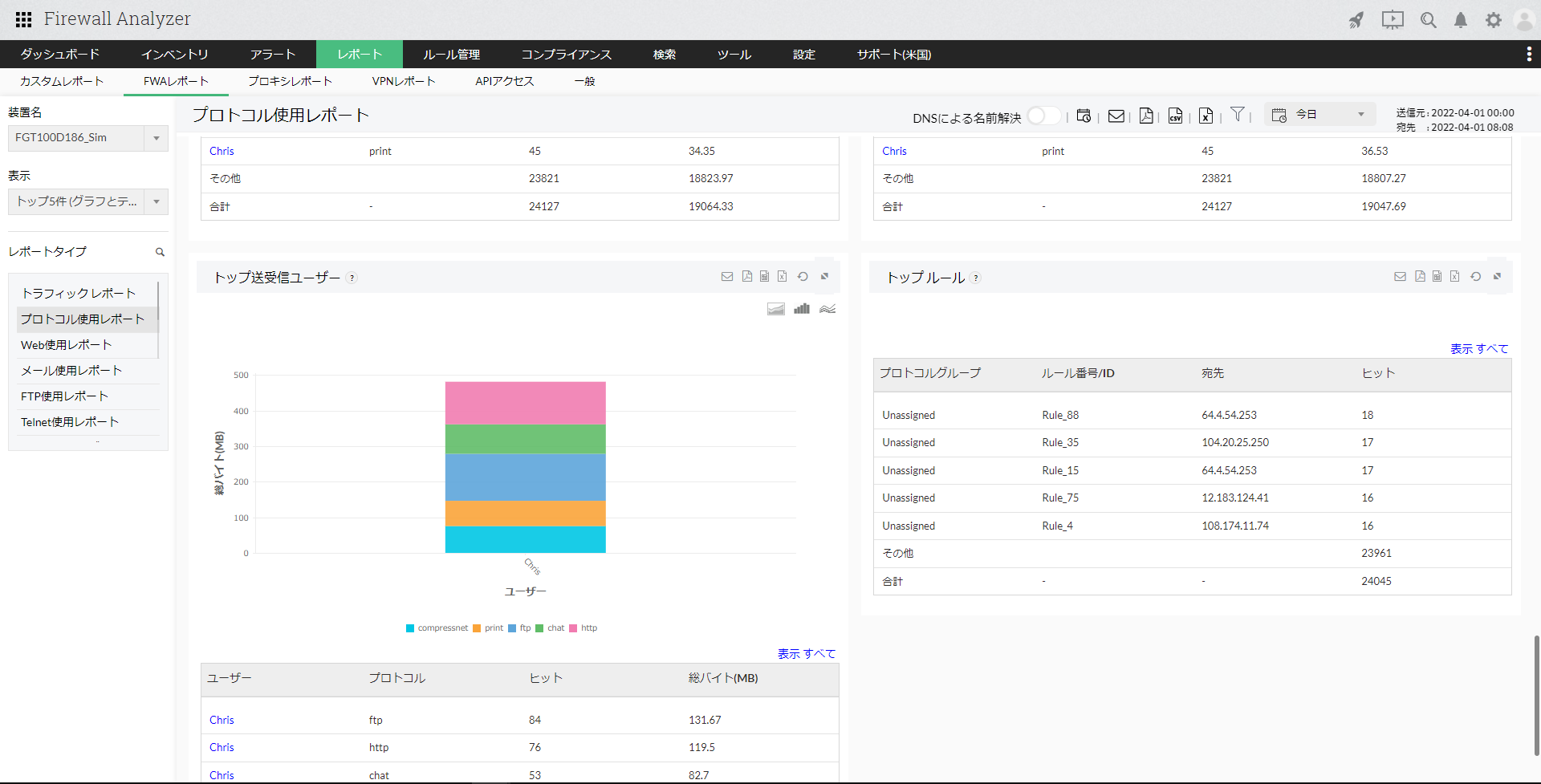

- トップルール
通信のヒット数にもとづく、上位のプロトコルグループ、ルール番号/ID、宛先、ヒット数の情報を表示します。
