Ciscoファイアウォールの設定

• 概要
• Cisco PIX（CLIベース）
• Cisco PIX（UIベース）
• Cisco PIXのSNMP設定（CLIベース）
• Cisco ASA（CLIべース）
• Cisco ASA（ASDMべース）
• Cisco ASA：SSL WebVPN設定
• Cisco ASA：SNMP設定（CLIベース）
• Ciscoファイアウォール：SNMP設定（ASDMベース）
• Cisco VPN3000コンセントレーターの設定
• 仮想ファイアウォール（仮想ドメイン）からのログの取得
• セキュリティ違反レポートのログID
• VPNレポートのログID

概要

Firewall Analyzerでは、以下のCisco装置をサポートしています。

• Cisco IOS：
  8xxシリーズ、18xxシリーズ、28xxシリーズ、38xxシリーズ、72xxシリーズ、、73xxシリーズ
  1900、3005、2911、3925
• Cisco FWSM Catalystシリーズ：
  6500、7600
• Cisco PIX：
  バージョン6.x、7.x
• Cisco ASA：
  5500シリーズ
• Cisco VPNコンセントレーターシリーズ：
  3000、3500

Cisco PIX設定（CLIベース）

1. PIXファイアウォールに接続し、enableモードに遷移
2. 以下のコマンドを実行
   configure terminal
   logging on
   logging timestamp
   logging trap informational
   logging device-id {context-name ｜hostname ｜ipaddress interface_name ｜string text}
   logging host interface_name syslog_ip [17/<syslog_port>]

上記を設定した後に「show logging」コマンドを使用して、現在のロギング設定を確認できます。

Cisco PIX設定（UIベース）

Cisco PIXのUIにログインして、以下の設定を行います。

1. ロギングの有効化
   1. ［Configure］→［Settings］→［Logging］→［Logging Setup］を選択
   2. ［Enable logging setup］と［Enable logging failover］のチェックボックスを選択
   3. ［Apply］をクリック
2. syslogサーバーの設定
   1. ［Configure］→［Settings］→［Logging］→［Syslog］を選択
   2. ［Include Timestamp］をチェック
   3. ［Add］をクリック
   4. ［Add Syslog Server］ページで以下の情報を入力
      ・Interface Name：Firewall Analyzerに到達可能なインターフェース名
      ・IP Address：ログの転送先となるsyslogサーバーのIPアドレス（Firewall AnalyzerのインストールサーバーのIPアドレス）
      ・Protocolで［UDP］を選択
      デフォルトのUDPポート番号は「514」です。必要に応じて別のポート番号を任意に指定してください。
   5. ［Apply］をクリック
3. ロギングレベルの設定
   1. ［Configure］→［Settings］→［Logging］→［Other］を選択
   2. ［Console Level List］で、［Informational］を選択
   3. ［Apply］をクリック

PIXファイアウォールで発生するすべてのトランザクションに対して、ACLのマッチングが行われます。
マッチするACLとトランザクションは「Message-ID 106100」で監査されます。

Cisco PIXのSNMP設定（CLIベース）

Firewall Analyzerで稼働しているSNMPマネージャーが、ファイアウォールのSNMPエージェントにクエリを実行するための設定

新しいSNMPコミュニティを作成する場合、以下のコマンドを使用

Cisco ASA（CLIべース）

1. ASAファイアウォールにアクセスし、enableモードに遷移
2. 以下のコマンドを実行
   configure terminal
   logging enable
   logging timestamp
   logging trap informational
   logging device-id {context-name ｜hostname ｜ipaddress interface_name ｜string text}
   logging host interface_name syslog_ip [udp/<syslog_port>]
3. Firewall Analyzerで利用可能なURLレポートがない場合、以下のコマンドでHTTPインスペクションを有効化
   inspect http

HTTPインスペクションを有効化すると、「ID 304001」のsyslogが生成されます。
このIDは、Firewall AnalyzerがURLレポートを生成するために使用されます。

Cisco ASA（ASDMべース）

ロギングの有効化

1. ASDMをロード

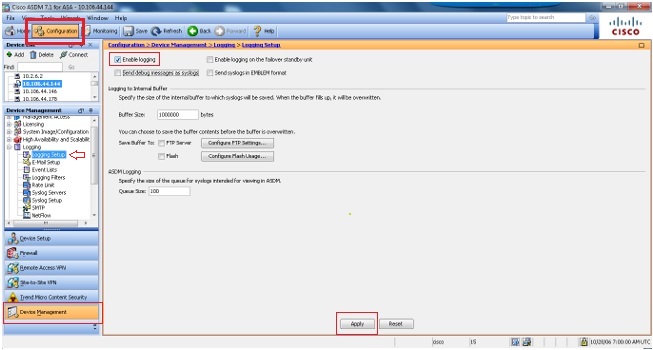

2. ［Configuration］→［Device Management］→［Logging］→［Logging Setup］を選択


3. ［Enable Logging］を選択
4. ［Logging］→［Logging Filters］を選択
5. syslog-servers［Informational］を選択

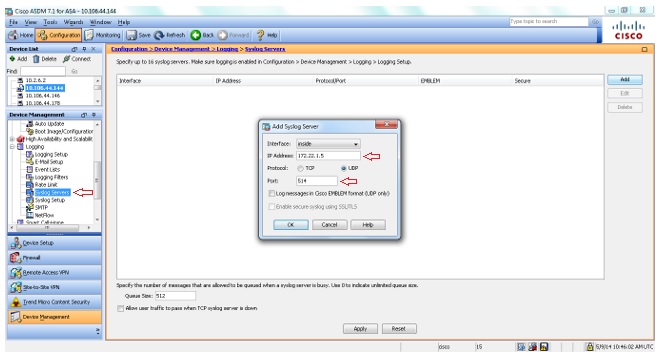

6. ［Logging］→［Syslog servers］を選択
7. ［Add］をクリック


8. IPアドレスを入力し、適切なインターフェースを選択
9. UDPポート番号を選択
10. ［Logging］→［Syslog Setup］を選択
11. ［Include time stamp in syslogs］オプションを選択し、以下のsyslogIDが有効になっていること、ロギングレベル［Informational］が設定されていることを確認
    302013、302014、302015、302016

ロギングの無効化

必要に応じて特定のsyslog IDを無効化することができます。

1. 無効化する対象のsyslogを選択し、［編集］をクリック
2. ［Edit Syslog ID Settings］から、［Disable］メッセージオプションを選択して、［OK］をクリック

無効化されたsyslogは、［Syslog ID Setup］のドロップダウンから［Disabled syslog IDs］を選択することで確認できます。

参考

Cisco ASA：SSL WebVPN設定

Firewall Analyzerでは、Cisco SVC（SSL VPN Client） VPNのログを解析するために、syslogメッセージID「722030」と「722031」を使用します。
これらはデフォルトではdebugレベルになっています。以下のコマンドをグローバルコンフィグモードで実行し、informationレベルに設定してください。

次のコマンドで、設定状況を確認できます。

Cisco ASA：SNMP設定（CLIベース）

Firewall Analyzerで稼働しているSNMPマネージャーを有効化し、ファイアウォールのSNMPエージェントにクエリを実行するための設定

例：
snmp-server host inside 192.168.101.155 poll

新しいSNMPコミュニティを作成する場合、以下のコマンドを使用

例：
snmp-server community public

Ciscoファイアウォール：SNMP設定（ASDMベース）

SNMP v1/2cの設定

1. ［Configuration］→［Device Management］→［Management Access］→［SNMP］を選択
2. ［Community String］フィールドで、デフォルトのコミュニティ文字列を入力
3. ［Contact］と［Location］フィールドに値を入力
4. ［Listening Port］のフィールドに、管理ステーションからSNMPリクエストをListenするポート番号を入力（デフォルト：161）
5. ［Apply］をクリック

上記により、SNMPバージョン1および2cのSNMPパラメーターが設定されます。

Firewall Analyzerで稼働しているSNMPマネージャーが、ファイアウォールのSNMPエージェントにクエリを実行するために必要な手順は以下の通りです。

1. ［Configuration］→［Device Management］→［Management Access］→［SNMP］を選択
2. ［SNMP Management Station］画面で、［Add］をクリック
3. ［Interface Name］のドロップダウンから、Firewall Analyzerとの接続で使用するインターフェースを選択
4. ［IP Address］に、Firewall AnalyzerのインストールサーバーのIPアドレスを入力
5. ［UDP Port］に、Firewall AnalyzerのUDPポートまたはデフォルトポート162を入力
6. ［Community String］フィールドに、Firewall Analyzerのコミュニティ文字列を入力
   管理ステーションでコミュニティ文字列が指定されていない場合、［SNMP Management Station］画面の［Community String］フィールドで設定された値が使用されます。
7. ［SNMP Version］のドロップダウンから、Firewall Analyzerで使用するSNMPバージョンを選択
   SNMPバージョン3を選択した場合、［Username］ドロップダウンからユーザーを選択してください。
8. チェックボックス［Poll］を選択
9. ［OK］をクリック
10. ［Apply］をクリック

SNMP v3の設定：

SNMPバージョン3では、SNMPサーバーグループとユーザーを使用して、安全なプロトコル操作のための追加の認証とプライバシーオプションを設定できます。

1. ［Configuration］→［Device Management］→［Management Access］→［SNMP］を選択
2. ［SNMPv3 Users］パネルで［Add］をクリックして、設定したユーザーまたは新規ユーザーをグループに追加
   ユーザー情報を変更するには、［Edit］をクリックしてください。
3. ダイアログボックス［Add SNMP User Entry］の表示を確認
4. ［Group Name］のドロップダウンから、SNMPユーザーが所属するグループを選択
   ・Auth&Encryption：ユーザーに認証と暗号化を設定
   ・Authentication_Only：ユーザーに認証のみ設定
   ・No_Authentication：ユーザーに認証、暗号化どちらも設定されない
5. ［Username］にユーザー名を入力
   ユーザー名は、選択したSNMPサーバーグループに対して、一意である必要があります。
6. パスワードを暗号化する場合、［Encrypt Password］をクリック
   選択した場合、パスワードをMD5のハッシュ値として入力する必要があります。
7. 使用する認証タイプ（MD5またはSHA）を指定
8. ［Authentication Password］に、認証に使用するパスワードを入力
9. 使用する暗号化タイプ（DES、3DES、AES）を指定
   AESを選択した場合、［AES Size］のドロップダウンから使用する暗号化レベル（128、192、256）を選択
10. ［Encryption Password］に、暗号化に使用するパスワードを入力（最大64文字）
11. グループの最初のユーザーの場合、［OK］をクリックしてグループを作成
12. ［SNMPv3 Users］パネルに表示される以下の情報を確認
    SNMPバージョン3のサーバーグループ名、グループに属するユーザー名、暗号化パスワード設定、認証設定、暗号化アルゴリズム設定、AESサイズ設定
13. ［Apply］をクリック

Cisco VPN3000コンセントレーターの設定

「Cisco IOS Compatible」ログフォーマットと「Original Log」フォーマットをサポートしています。
※既に保存されているCisco VPN Concentratorログのインポートは、非サポートのフォーマット（Multi line、Tab Delimited、Comma Delimited）に該当するためサポートしていません。

以下の手順で、VPNコンセントレーターを設定します。

1. syslogサーバーの設定
   1. 管理コンソールに接続
   2. ［Configuration］→［System］→［Events］→［Syslog Servers］に遷移
   3. ［Add］をクリック
   4. ［Syslog Server］のボックスに、Firewall AnalyzerのインストールサーバーのIPアドレスを入力
   5. ［Port］を入力
   6. Facility［Local7］を選択
2. syslogイベントの設定
   1. ［Configuration］→［System］→［Events］→［General］に遷移
   2. ［Syslog Format］で、［Original］または［Cisco IOS Compatible］のフォーマットを選択
   3. ［Events to Syslog］で［Severities 1-5］を選択
   4. ［Apply］をクリック



   仮想ファイアウォールログ（仮想ドメイン）

   CiscoファイアウォールのIPアドレスは、Firewall AnalyzerからDNS解決可能である必要があります。

   Firewall AnalyzerでCisco物理装置の仮想ファイアウォールからログを受信するにあたり、必要な設定はありません。

   cisco装置での仮想ファイアウォールの設定：
   Cisco装置の仮想ファイアウォールをサポートするためには、「context-name」にもとづいてロギングを有効化する必要があります。
   設定されていない場合、Firewall Analyzerでは、Cisco装置の仮想ファイアウォール（VDOM）を検出することができません。




   セキュリティ違反レポートのログID

   セキュリティ違反レポートに関する情報を取得するために、以下のログIDをCisco装置で有効化します。

   Event Type	ログID
   Deny Events	106001、106006、106007、106002、106014、106015、106018、106023、304002、710003、605004、710005、420001、420002、420003
   Virus	338006、338204、338008、338005、338203、338007
   Attack	400000-400050、106016、106017、106021、106022、201003、407002、209003、405001
   Rule	106100




   VPNレポートのログID

   VPNレポートの情報を取得するために、以下のログIDを有効化します。

   VPN Connection Type	ログID
   Point 2 Point	603104、603105、603106、603107、603108、603109、603110
   IPSec	602303、602304、602305、602306、734001
   Misc	109005、109006、113004、113005、113014、113015、113016、113017
   Web VPN	716001、716002、716038、716039、716055、716056、716057、716058、716059、721016、721018
   Any Connect	113031、113032、113035、113039、751005、751020
   VPN Client	611101、611102、611103
   Other VPN Events	113019、713228、722030、722031、722051

   syslogIDのロギングレベルは「Informational」に設定してください。
