Barracudaファイアウォールの設定

以下の手順で、Barracudaファイアウォールの設定を行います。

  1. syslogサービスの有効化
  2. ログデータフィルターの設定
  3. Logstream Destinationsの設定
  4. ログデータStreamsの設定
  5. Webログストリーミングの設定

1.syslogサービスの有効化

  1. ［CONFIGURATION］→［Full Configuration］→［Box］→［Infrastructure Services］→［Syslog Streaming］画面を表示
  2. ［Lock］をクリック

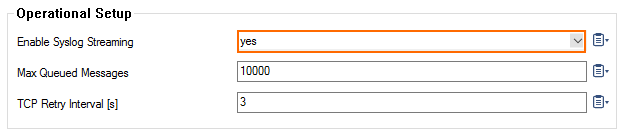

  3. ［Enable Syslog Streaming］の項目で［yes］を選択
  4. ［Send Changes］と［Activate］をクリック
barracuda

2.ログデータフィルターの設定

  1. ［CONFIGURATION］→［Full Configuration］→［Box］→［Infrastructure Services］→［Syslog Streaming］画面を表示
  2. 左側のメニューから［Logdata Filters］を選択
  3. ［Configuration Mode］メニューを開き、［Switch to Advanced View］を選択
  4. ［Lock］をクリック
  5. 新規クエリを追加するためにプラスアイコンをクリック
  6. ［Filters］ダイアログに任意の名前を入力し、［OK］
  7. ［Data Selection］テーブルで、ストリーミングするログファイルを追加
    ・Fatal_log：
    致命的なログの内容（ログインスタンス名：fatal）

    ・Firewall_Audit_Log：
    ファイアウォールの監査データストリーミングのログの内容
    データが［Firewall_Audit_Log］にストリーミングされるかは、ボックスレベルの［General Firewall Configuration］で設定する必要があります。

    ・Panic_log：
    パニックログの内容（ログインスタンス名：panic）

    ※［Log File］が選択されていると、データは［Box］→［Firewall］→［audit］（つまり、box_Firewall_audit）という名前のログファイルに保存されるため、フィルター設定は適用されません。該当するのは、フィルタのボックス選択内のカテゴリ［Firewall］を選択した時です。
  8. ［Affected Box Logdata ］のセクションで、［Data Selection］リストからsyslogデーモンの影響を受けるボックスログの種類を定義
  9. デフォルトの［Selection］を選択し、以下の内容を実施
    ・［Data Selection］の隣のプラスアイコンをクリック
    ・グループに任意の名前を入力、［Data Selection］のウィンドウが表示されます。
    ・［Log Groups］を追加、または［Others］を選択
    ・［Log Message Filter］をセット
    ［Selection］を選択した場合、［Selected Message Types］テーブルにログタイプが追加されます。
    ・［OK］をクリック
  10. ［Affected Service Logdata］セクションで、［Data Selection］リストから、サービスによって作成されたどのログタイプがsyslogデーモンの影響を受けるか定義
  11. デフォルトの［Selection］を選択し、以下の内容を実施
    ・［Data Selection］の隣のプラスアイコンをクリック
    ・グループに任意の名前を入力、［Data Selection］のウィンドウが表示されます。
    ・［Log Groups］テーブルでログメッセージのストリーミング元のサーバーとサービスを追加、または［Others］を選択
    ・［Log Message Filter］をセット
    ［Selection］を選択した場合、［Selected Message Types］テーブルにログタイプが追加されます。
    ・［OK］をクリック
  12. ［Send Changes］と［Activate］をクリック

3.Logstream Destinationsの設定

  1. ［CONFIGURATION］→［Full Configuration］→［Box］→［Infrastructure Services］→［Syslog Streaming］を表示
  2. 左側のメニューから［Logstream Destinations］を選択
  3. ［Configuration Mode］メニューより、［Switch to Advanced View］を選択
  4. ［Lock］をクリック
  5. 新規エントリを追加するため、プラスアイコンをクリック
  6. ダイアログに任意の名前を入力し、［OK］をクリック、［Destination］のウィンドウが表示されます。
  7. ［Explicit IP］を選択し、［Destination IP Address］にFirewall AnalyzerのインストールサーバーのIPアドレスを入力
  8. ［Destination Port］に、ポート番号を入力
    ※Firewall Analyzerのsyslogサーバー用のポート番号を入力します。
    ※必要に応じて、ファイアウォールのルールを変更してください。
  9. ［Transmission Mode］で［UDP］を選択
  10. ［OK］をクリック
  11. ［Send Changes］と［Activate］をクリック

4.ログデータStreamsの設定

  1. ［CONFIGURATION］→［Full Configuration］→［Box］→［Infrastructure Services］→［Syslog Streaming］を表示
  2. 左側のメニューから［Logdata Streams］を選択
  3. ［Configuration Mode］メニューから［Switch to Advanced View］を選択
  4. 新規エントリを追加するため、プラスアイコンをクリック
  5. ダイアログに任意の名前を入力し、［OK］をクリック
  6. 以下の項目を設定
    ・Active Streams：
    このパラメーターを使用すると、選択したログストリームプロファイルをアクティブ化/非アクティブ化できます。新規プロファイルを作成した場合、デフォルトではyesに設定されます。

    ・Log Destinations：
    ［Logstream Destinations］のセクションで定義した、使用可能なログの宛先を選択できます。

    ・Log Filters：
    ［Logdata Filters］のセクションで定義した、使用可能なログパターンを選択できます。

  7. ［Send Changes］と［Activate］をクリック

5.Webログストリーミングの設定

  1. ［CONFIGURATION］→［Configuration Tree］→［Box］→［Infrastructure Services］→［Syslog Streaming］を表示
  2. ［Lock］をクリック
  3. 左側のメニューから［Web Log Streaming］を選択

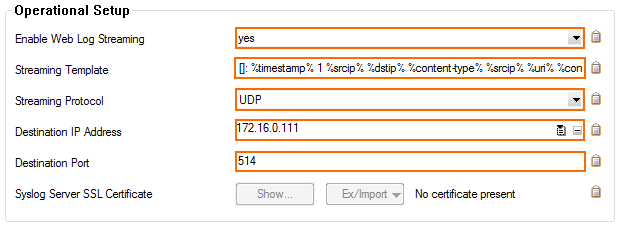

  4. ［Enable Web Log Streaming］リストから［yes］を選択
  5. 以下のように、［Streaming Template ］を入力
    %timestamp% 1 %srcip% %dstip% %content-type% %srcip% %uri% %content-length% BYF ALLOWED CLEAN 2 1 0 %actionnum% 0 (-) %actionnum% %urlcat% 0 - 0 %host% %urlcat% [%user%] %host% - - 0
  6. ［Streaming Protocol］を［UDP］に設定
  7. ［Destination IP Address］に、Firewall AnalyzerのインストールサーバーのIPアドレスを入力
  8. ［Destination Port］に、Firewall Analyzerのsyslogサーバー用ポート番号を入力
  9. ［Send Changes］と［Activate］をクリック
