Medianet レポート

Cisco Medianetとは

Cisco Medianetは、エンド・ツー・エンドのアーキテクチャーであり、音声、動画、およびデータのトラフィックを解析し、損失、待ち時間およびジッタに関してレポート表示を行うことができ、それにより、リッチメディア・アプリケーションを最適化するのに役立ちます。それにより、ネットワークにおけるパケットのフローを監視し、問題になっているアプリケーションのパフォーマンスに重大な影響を及ぼし始める前にフローに影響を与え得る任意の事象に気付くようになることができます。 パフォーマンス監視は、動画トラフィックに関して特に重要です。その理由は、高品質双方向動画トラフィックが、ネットワークの問題に非常に敏感であるためです。 他のアプリケーションには影響を与えないと思われるささいな問題でさえ、動画の質に深刻な影響を及ぼすことが有り得ます。

NetFlow Analyzer は、Cisco Medianet のこの機能を用いて、リッチ メディア トラフィックに関するレポートを生成します。 これは、ネットワーク帯域におけるメディア トラフィックの容量と品質に気付くのに役立ちます。 NetFlow Analyzer は、メディア トラフィックに関わる送信元、宛先、あるいはアプリケーションとともに、メディア トラフィックの容量、ラウンド トリップ タイム、パケット損失およびジッターに関するレポートを生成します。. .これらのレポートは、リッチ メディア アプリケーションに関するネットワーク問題を切り分け、メディア トラフィックの品質を決めるのに役立ちます。 この機能はローカリゼーションをサポートしています。

Cisco Medianet Performance Monitorの有効化の方法は？

Cisco Medianet Performance Monitor は、オーディオや動画のストリームに関するパケット損失やネットワーク ジッター、データ ストリームに関するパケット損失イベントやラウンド トリップ タイム(RTT)のようなフローのメトリクスを、フローごと、ホップごとに可視化します。

Cisco Performance Monitor を設定する前に、以下の前提条件を満たしている必要があります。

• ネットワーク装置は、Cisco Performance Monitor をサポートするCisco IOS リリースを稼動している必要があります。


• IPv4 トラフィック
  • ネットワーク装置は、IPv4 ルーティングに関して設定されている必要があります。
  • Cisco Express Forwarding あるいはdistributed Cisco Express Forwarding は、Cisco Performance Monitor を有効化したい装置、あるいは任意のインターフェース上で有効化する必要があります。

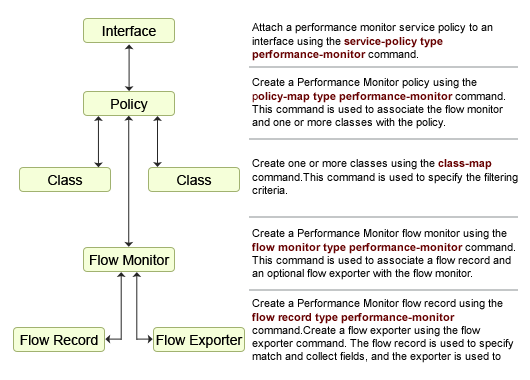

2. Cisco Performance Monitor の設定コンポーネント

Cisco Performance Monitor を設定するために、Flexible NetFlow に関して普通に設定した同一の基本要素の多くを設定します。

• インタフェース
• ポリシー
• クラス
• フロー監視
• フロー レコード
• フロー エクスポーター

3. Cisco Performance Monitor に関するフロー エクスポーターの設定

フロー エクスポーターは、Cisco Performance Monitor で収集したデータをNetFlow Collection Engine のようなリモート システムに送信するために使われます。 フロー エクスポーターは、転送プロトコルとしてuser datagram protocol (UDP)を用いて、バージョン9 のエクスポート形式を用います。

Cisco Performance Monitor によって収集されたデータをさらなる解析や蓄積のためにリモート システムにエクスポートするために、フロー監視用のフロー エクスポーターを設定するには、以下のオプションのタスクを行います。 Cisco Performance Monitor のため、フロー エクスポーターは、Cisco IOS Flexible NetFlow 用に設定されるのと同様に設定されます。

手順のまとめ

1. enable


2. configure terminal


3. flow exporter exporter-name


4. description description


5. destination {ip-address | hostname} [vrf vrf-name]


6. export-protocol netflow-v9


7. dscp dscp


8. source interface-type interface-number


9. option {exporter-stats | interface-table | sampler-table} [timeout seconds]


10. output-features


11. template data timeout seconds


12. transport udp udp-port


13. ttl seconds


14. end

4. Cisco Performance Monitor に関するフロー レコードの設定

Cisco Performance Monitor 用のフロー レコードを設定するための基本的な概念や技術は、Flexible NetFlow のためのフロー レコードと同様です。 フロー レコードは、収集されたデータがどのように集約され、表現されるかを指定します。 唯一の重要な違いは、Cisco Performance Monitor に関してコマンドとして"type performance-monitor"が含まれることです。

手順のまとめ

1. enable


2. configure terminal


3. flow record type performance-monitor record-name


4. match ipv4 {destination {address | prefix [minimum-mask mask]} | protocol | source {address | prefix [minimum-mask mask]}
   1. match ipv4 source address
   2. match ipv4 destination address
   3. match transport source-port
   4. match transport destination-port
   5. collect routing forwarding-status
   6. collect ipv4 dscp
   7. collect ipv4 ttl
   8. collect ipv4 source mask
   9. collect ipv4 destination mask
   10. collect transport packets expected counter
   11. collect transport packets lost counter
   12. collect transport packets lost rate
   13. collect transport round-trip-time
   14. collect transport event packet-loss counter
   15. collect transport rtp jitter mean
   16. collect transport rtp jitter minimum
   17. collect transport rtp jitter maximum
   18. collect interface input
   19. collect interface output
   20. collect counter bytes
   21. collect counter packets
   22. collect timestamp interval
   23. collect application media bytes counter
   24. collect application media bytes rate
   25. collect application media packets counter
   26. collect application media packets rate
   27. collect application media event
   28. collect monitor event
5. End

5. Cisco Performance Monitor に関するフロー 監視の設定

Cisco Performance Monitor に関するフロー監視の設定のための基本的な概念は、Flexible NetFlow に関するフロー監視と同じです。 各フロー監視は、それに割り当てられた、分かれたキャッシュを持ち、それのキャッシュ エントリーの内容とレイアウトを定義するためのレコードを要求します。

フロー監視を設定する際に、以下のどちらかを使う必要があります。

• 設定した既存フロー レコード


• 以下のデフォルトの所定のレコードのうちのひとつ


• デフォルトRTP レコード(default-rtp)
• デフォルトTCP レコード(default-tcp)

制限事項

フロー レコードを修正するためには、それが関係する全てのフロー監視からそれらをすべて削除する必要があります。

手順のまとめ

1. enable


2. configure terminal


3. flow monitor type performance-monitor monitor-name


4. description description


5. exporter exporter-name


6. record {record-name | default-rtp | default-tcp}


7. end

6. Cisco Performance Monitor に関するフロー クラスの設定

Cisco Performance Monitor に関するクラスを設定するための基本的な概念および技術は、他の任意のクラスのタイプ用のものと同じです。 当該クラスは、どのフロー トラフィックを監視すべきか決定するフィルターを指定します。 当該フィルターは、class-map モードで様々な適合コマンドを使って設定されます。

まだフロー監視を設定していない場合は、次のいずれかを行うことができます。

• フロー監視を設定します。 Configuring a Flow Monitor for Cisco Performance Monitor を参照してください。


• フロー監視のインライン オプションを使います Configuring a Flow Policy for Cisco Performance Monitor Using an Existing Flow Monitor を参照してください。

メモ: 入れ子になったクラス マップはサポートされていません。 言い換えると、クラス マップ設定モード(config-cmap)では class-map コマンドを使うことができません。

手順のまとめ

1. enable


2. configure terminal


3. class-map class-name


4. description description


5. match {access-group {access-group |name access-group-name} | any| cos cos-value | destination-address mac address | discard-class class-number | dscp dscp-value | flow {direction | sampler} | fr-de | fr-dlci dlci-number | input-interface interface-name | ip {rtp starting-port-number port-range | precedence | dscp} | mpls experimental topmost number | not match-criterion | packet length {max maximum-length-value [min minimum-length-value] | min minimum-length-value [max maximum-length-value]} | precedence {precedence-criteria1 | precedence-criteria2 | precedence-criteria3 | precedence-criteria4} | protocol protocol-name | qos-group qos-group-value | source-address mac address-destination | vlan {vlan-id | vlan-range | vlan-combination}}


6. rename class-name


7. end

7. .既存のフロー監視を用いたCisco Performance Monitor に関するフロー ポリシーの設定

Cisco Performance Monitor に関するクラスを設定するための基本的な概念および技術は、他の任意のクラスのタイプ用のものと同じです。 当該クラスは、どのフロー監視を含むかを指定します。 唯一の重要な差異は、Cisco Performance Monitor に関しては、policy-map コマンドはtype performance-monitor を含むことです。

まだフロー監視を設定していない、あるいはひとつの新規クラスに関して既存のフロー監視のいずれも使いたくない場合、フロー監視インライン オプションを用いて、どのフロー レコードおよびフロー エクスポーターを含むを指定して、それを設定することができます。

手順のまとめ

1. enable


2. configure terminal


3. policy-map type performance-monitor policy-name


4. class {class-name | class-default}


5. flow monitor monitor-name


6. monitor metric ip-cbr


7. rate layer3 {byte-rate {bps | kbps | mbps | gbps} | packet}


8. exit


9. monitor metric rtp


10. clock-rate{type-number | type-name | default} rate


11. max-dropout number


12. max-reorder number


13. min-sequential number


14. ssrc maximum number


15. exit


16. monitor parameters


17. flows number


18. interval duration number


19. history number


20. timeout number


21. exit


22. react ID {media-stop | mrv | rtp-jitter-average | transport-packets-lost-rate}


23. action {snmp | syslog}


24. alarm severity {alert | critical | emergency | error | info}


25. alarm type {discrete | grouped {count number | percent number}


26. threshold value {ge number | gt number | le number | lt number | range rng-start rng-end}


27. description description


28. end

1. enable
2. configure terminal
3. interface type number
4. service-policy type performance-monitor {input | output} policy-name
5. end

Medianet レポート

Medianet レポートは、メディア容量、ラウンド トリップ タイム、パケット損失およびジッターに基づき、入力側トラフィックおよび出力側トラフィックの詳細情報を表示します。 ドロップダウン ボックスをクリックすると、当該レポートに関して必要なメトリクスを選択するのに役立ちます。 送信元、宛先、アプリケーション、あるいはこれら以外のものに基づいてレポートをグループ化する方法もあります。 "トップを表示"をクリックして、メディア容量、ラウンド トリップ タイム、パケット損失およびジッターに関する各々のレポートを参照するか、"全てのレポート"を選択して、単一のレポートとして全てのメトリクスを参照します。 グラフの下の表中のアイコンをクリックし、特定リソースのグラフィカル詳細を参照します。

メディア容量： タイムライン グラフにより、メディア トラフィックのトップ3 の寄与(IP アドレス)の概観ビューを表示します。 円グラフは、ネットワークにおける他のトラフィックに対するリッチ メディア トラフィックのパーセンテージを表します。 以下の表は、メディア パケットの送信/受信最大数およびネットワークにおけるメディア トラフィックの容量を持つ送信元/宛先/アプリケーションを表示します。 一般トラフィックと比較する際のメディア トラフィックのパーセンテージもレポート表示します。 送信元/宛先/アプリケーションの各々をクリックすると、選択した送信元/宛先/アプリケーションのトラフィック詳細を一覧表示する、詳細レポート ページが開きます。

RTT： 時間-線グラフにより、高ラウンド トリップ タイム(RTT)を持つトップ3のIP アドレスの概観ビューを表示します。 円グラフは、ネットワークにおける他のトラフィックに対するリッチ メディア トラフィックのパーセンテージを表します。 以下の表は、送信元/宛先/アプリケーションおよび、それらの各々のRTT を表示します。 送信元/宛先/アプリケーションの各々をクリックすると、選択した送信元/宛先/アプリケーションのトラフィック詳細を一覧表示する、詳細レポート ページが開きます。

ジッタ平均： 時間-線グラフにより、トップ3 のIP アドレスの転送ジッタ平均の概観ビューが表示されます。 円グラフは、ネットワークにおける他のトラフィックに対するリッチ メディア転送のパーセンテージを表します。 送信元/宛先/アプリケーションの各々をクリックすると、選択した送信元/宛先/アプリケーションのトラフィック詳細を一覧表示する、詳細レポート ページが開きます。

パケット損失： 時間-線グラフにより、トップ3のIP アドレスにより、失われたメディア パケットの概観ビューを表示します。 円グラフは、ネットワークにおける他のトラフィックに対するリッチ メディア トラフィックのパーセンテージを表します。 以下の表は、送信元/宛先/アプリケーションおよび、パケット損失率とともにパケット損失数を表示します。 送信元/宛先/アプリケーションの各々をクリックすると、選択した送信元/宛先/アプリケーションのトラフィック詳細を一覧表示する、詳細レポート ページが開きます。

すべてのレポート： タイムライン グラフにより、メディア トラフィックのトップ3 の寄与(IP アドレス)の概観ビューを表示します。 円グラフは、ネットワークにおける他のトラフィックに対するリッチ メディア トラフィックのパーセンテージを表します。 以下の表は、メディア パケットの送信/受信最大数を持つ送信元/宛先/アプリケーション、メディア トラフィックの容量、最大、最小および平均のジッター値、損失パケット数、損失パケット率を表します。 送信元/宛先/アプリケーションの各々をクリックすると、選択した送信元/宛先/アプリケーションのトラフィック詳細を一覧表示する、詳細レポート ページが開きます。

詳細レポート：

詳細レポートにより、選択したリソースに関する完全なビューを表示します。 メディア容量グラフは、選択した期間の特定リソースによって送信/受信されたメディア トラフィックの容量に関して詳細を表す棒グラフです。 指定された期間にて選択されたリソースのRTTおよびジッター平均も表示します。 以下の表は、リソースの送信元、宛先、アプリケーション、メディア パケット、メディア容量、RTT、最大ジッター、最小ジッター、平均ジッター、パケット損失、パケット損失率を一覧表示します。
